Questões de Engenharia Eletrônica do ano 2011

Considerando a figura acima, que ilustra um sistema linear e invariante no tempo, com resposta ao impulso h(t), entrada x(t) e saída y(t), julgue os itens a seguir.

No domínio do tempo, a saída y(t) pode ser calculada como a convolução entre as funções h(t) e x(t) e, no domínio da frequência, a transformada de Fourier de y(t) pode ser calculada como o produto entre as transformadas de Fourier de h(t) e x(t).

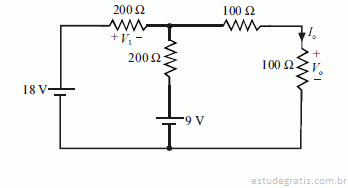

Julgue os próximos itens, relativos ao circuito apresentado na figura acima.

Em face do circuito acima, é correto afirmar que V₁ é igual a 9 V.

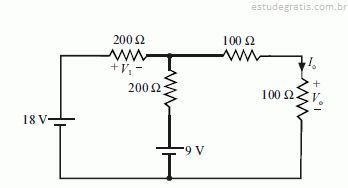

Julgue os próximos itens, relativos ao circuito apresentado na figura acima.

No circuito acima, I_O é igual a 45 mA.

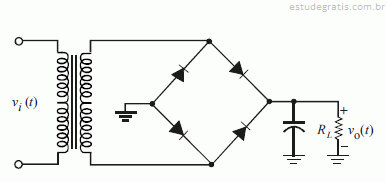

Considere o diagrama acima, que representa o circuito de uma fonte de alimentação em que v_i(t) é a tensão de entrada e v_o(t), a tensão de saída, na carga resistiva de valor RL. Considere, ainda, que a amplitude RMS (root mean square) de v_i(t) seja igual a 110 V e que o número de espiras no primário do transformador seja dez vezes maior que o número de espiras em seu secundário. Com base nessas informações, julgue os itens subsequentes.

A amplitude da ondulação (ripple) presente na tensão de saída v_o(t) diminui quando se aumenta o valor da resistência de R_L

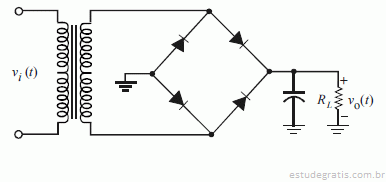

Considere o diagrama acima, que representa o circuito de uma fonte de alimentação em que v_i(t) é a tensão de entrada e v_o(t), a tensão de saída, na carga resistiva de valor RL. Considere, ainda, que a amplitude RMS (root mean square) de v_i(t) seja igual a 110 V e que o número de espiras no primário do transformador seja dez vezes maior que o número de espiras em seu secundário. Com base nessas informações, julgue os itens subsequentes.

A fonte de alimentação mostrada é regulada e, portanto, pequenas variações na amplitude RMS da tensão de entrada v_i(t) não afetam a amplitude RMS da tensão de saída v_o(t).
