Questões de Engenharia Eletrônica do ano 2011

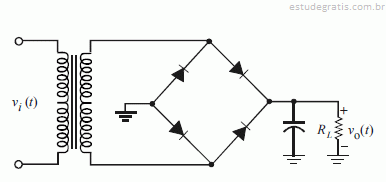

Considere o diagrama acima, que representa o circuito de uma fonte de alimentação em que v_i(t) é a tensão de entrada e v_o(t), a tensão de saída, na carga resistiva de valor RL. Considere, ainda, que a amplitude RMS (root mean square) de v_i(t) seja igual a 110 V e que o número de espiras no primário do transformador seja dez vezes maior que o número de espiras em seu secundário. Com base nessas informações, julgue os itens subsequentes.

O valor máximo da tensão de saída v_o(t) é igual a 11 V.

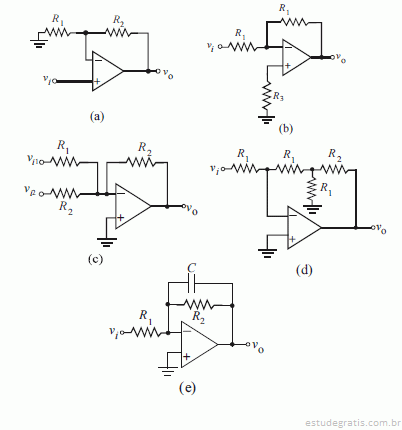

Considere os circuitos mostrados nas figuras acima, em que  Considere, ainda, que os amplificadores operacionais são ideais. Com relação a esses circuitos, julgue os itens a seguir.

No circuito (e), o ganho do amplificador é igual a 3 e ele se comporta como um filtro passa-baixas com frequência de corte igual a 1 kHz.

Considere os circuitos mostrados nas figuras acima, em que  Considere, ainda, que os amplificadores operacionais são ideais. Com relação a esses circuitos, julgue os itens a seguir.

No circuito (a), o ganho de tensão é igual a 3.

Considere os circuitos mostrados nas figuras acima, em que  Considere, ainda, que os amplificadores operacionais são ideais. Com relação a esses circuitos, julgue os itens a seguir.

No circuito

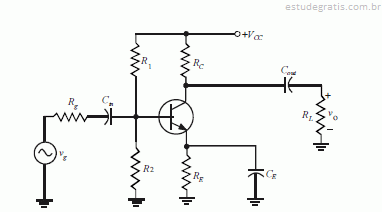

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=v_o/v_g é igual a 20. Considere, ainda, que V_CC seja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal v_g, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.

A presença do resistor R_E melhora a estabilidade da polarização CC do circuito.
