Questões de Engenharia Eletrônica do ano 2004

Acerca de sinais de áudio e vídeo, julgue os itens a seguir. Um sinal de vídeo, no formato RGB, é decomposto em três componentes denominadas red (vermelho), green (verde) e blue (azul). Na transmissão ou armazenamento de um sinal de vídeo no formato RGB, geralmente, os três componentes desse sinal são convertidos em outros três sinais: um sinal de luminância e dois sinais de crominância. Uma vantagem dessa conversão é o fato de que os sinais de crominância podem ter suas larguras de banda reduzidas sem que isso resulte em perda significativa na qualidade da imagem. Na codificação digital, isso significa que os sinais de crominância podem ser amostrados a taxas menores que a usada na amostragem do sinal de luminância, o que possibilita uma codificação mais eficiente.

Acerca de sinais de áudio e vídeo, julgue os itens a seguir. A codificação de vídeo no formato YCrCb 4:2:2, em que cada amostra de cada componente é representada por 8 bits, despende 345,6 Mbps para codificar sinais de vídeo com resolução 800 × 600 e com 30 quadros por segundo.

Acerca de sinais de áudio e vídeo, julgue os itens a seguir. As extensões de arquivo .mp3, .wma, .vqf e .wav denotam formatos de áudio digital. O formato wav, que é o formato do CD de música, oferece excelente qualidade de som, mas com ele são gerados arquivos relativamente grandes, despendendo, tipicamente, mais de 1,4 megabit para cada segundo de áudio estereofônico. Os formatos mp3, wma e vqf permitem, por realizarem a compactação do áudio, gerar arquivos muito menores que os arquivos .wav correspondentes.

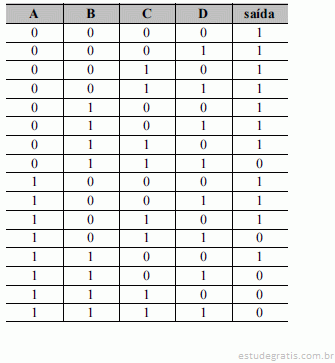

Solicitou-se a um engenheiro que elaborasse um circuito lógico com quatro entradas — A, B, C e D — e uma saída — saída —, que detectasse quando a quantidade de bits 1 apresentados em sua entrada fosse menor ou igual a dois. O engenheiro, então, elaborou, para esse circuito, a tabela-verdade mostrada acima.

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.

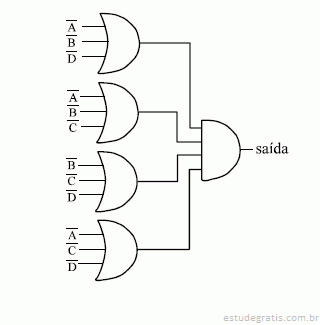

O circuito a seguir é capaz de realizar a expressão booleana mínima, na forma produto de somas, para a saída desejada.

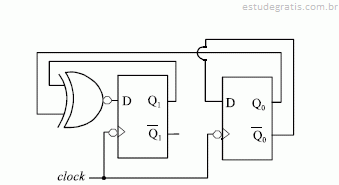

A respeito do circuito seqüencial representado acima, julgue os itens que se seguem.
