Questões de Engenharia Eletrônica do ano 2004

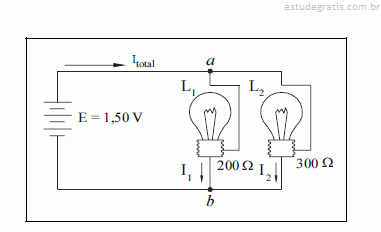

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

As lâmpadas foram montadas em um circuito série.

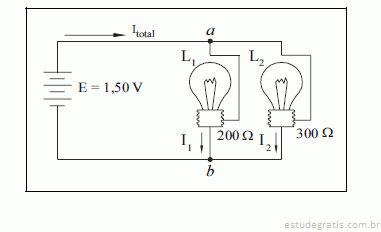

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

O valor total da corrente que percorre esse circuito é 10 mA.

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

A corrente que passa pela lâmpada L₂ é igual a 5 mA.

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

A corrente que entra pelo ponto a é maior que a corrente que sai pelo ponto b devido ao consumo de energia nas lâmpadas L₁ e L₂.

Uma parede de alvenaria, sem janelas, está situada na fachada oeste de uma sala de um escritório em um edifício de vários andares. A sala será climatizada com um sistema de ar condicionado de expansão direta. O edifício está localizado em uma cidade a 10º de latitude sul, em que o mês mais quente do ano é o de novembro.

Considerando a situação hipotética acima, julgue os seguintes itens.

A quantidade de calor advinda da radiação solar recebida pela parede a oeste é maior do que a quantidade que ela receberia se estivesse situada em uma fachada a sudoeste.
