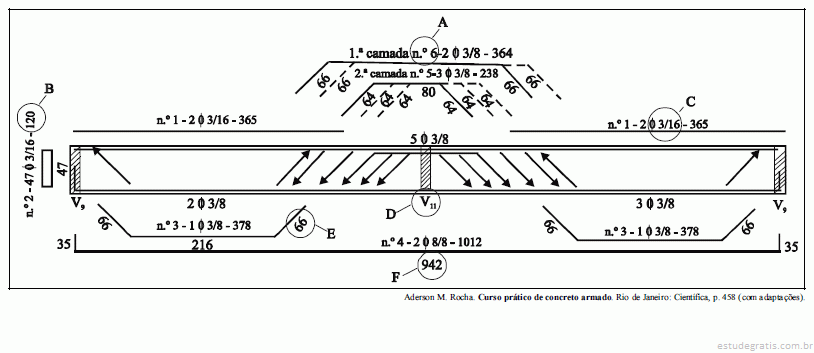

O desenho acima apresenta o detalhamento da armação de uma viga de uma estrutura de concreto armado em que são indicados pelas letras de A a F alguns dados relevantes. Com relação às especificações apresentadas no desenho, julgue, nos itens seguintes, as relações propostas entre letra e detalhamento.

D – existência de 11 vergalhões distribuídos ao longo da seção transversal da viga, normal ao plano do desenho

O desenho acima apresenta o detalhamento da armação de uma viga de uma estrutura de concreto armado em que são indicados pelas letras de A a F alguns dados relevantes. Com relação às especificações apresentadas no desenho, julgue, nos itens seguintes, as relações propostas entre letra e detalhamento.

E – comprimento do trecho inclinado da armadura

O desenho acima apresenta o detalhamento da armação de uma viga de uma estrutura de concreto armado em que são indicados pelas letras de A a F alguns dados relevantes. Com relação às especificações apresentadas no desenho, julgue, nos itens seguintes, as relações propostas entre letra e detalhamento.

F – comprimento total da armadura

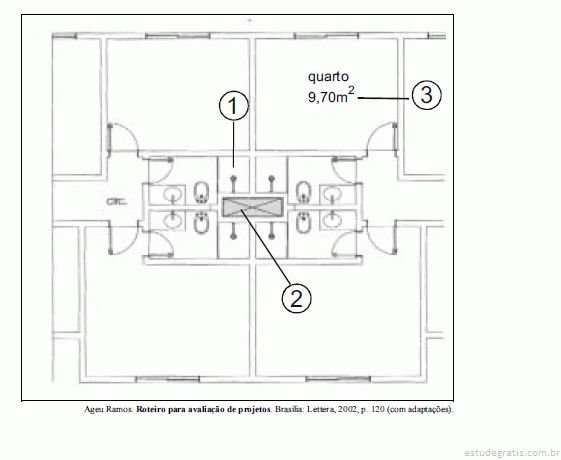

A figura acima identifica três componentes de parte do desenho de arquitetura de uma construção. Com relação às especificações numéricas desse desenho, julgue as associações propostas a seguir.

1 boxe de um dos banheiros

A figura acima identifica três componentes de parte do desenho de arquitetura de uma construção. Com relação às especificações numéricas desse desenho, julgue as associações propostas a seguir.

2 coluna do elevador
