Questões de Engenharia Eletrônica do ano 2004

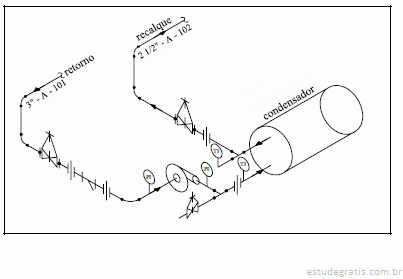

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Duas uniões, posicionadas corretamente, permitem a desmontagem da cabeça do condensador para facilitar a manutenção.

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Nesse projeto, é possível medir as temperaturas de entrada e saída da bomba.

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

A válvula de segurança pode ser instalada tanto no reservatório de líquido refrigerante quanto no condensador.

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

Válvulas de segurança do tipo diafragma, têm a vantagem de não permitir o escoamento de todo o conteúdo da linha frigorígena.

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

Ao se substituir uma válvula de segurança, deve-se verificar primeiro qual é o seu ajuste de pressão.
