Questões de Engenharia Eletrônica do ano 2002

A perícia de gravações, com o objetivo de fazer a transcrição fonográfica das falas gravadas e(ou) o reconhecimento (ou verificação) dos falantes, é um problema cada vez mais freqüente no exercício da atividade de perito criminal. Julgue os itens abaixo, relativos a aspectos técnicos desse tipo de perícia.

O sinal de voz tem uma largura de banda inferior a 4 kHz. Portanto, para digitalizar uma gravação, pode-se utilizar um filtro anti-aliasing com banda de 4 kHz e taxa de amostragem de 8 kHz. Dessa forma, estará preservada toda informação útil contida no sinal de voz da gravação original, seja para a verificação de falantes, seja para a transcrição fonográfica das falas.

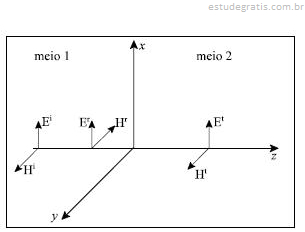

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

Se o meio 1 for o vácuo e o meio 2 apresentar •₂ = 4, o comprimento de onda do campo transmitido será 4 vezes menor que o comprimento de onda do campo incidente.

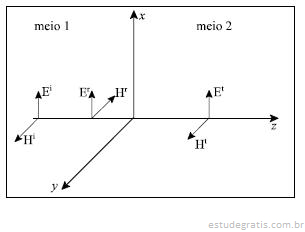

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

Se •₂ = 1, a velocidade de fase da onda transmitida, em qualquer direção, será sempre menor que a velocidade da luz no vácuo.

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

O coeficiente de onda estacionária no meio 2 é unitário, uma vez que a onda se propaga em uma única direção.

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

A relação entre a densidade de potência da onda refletida e a densidade de potência da onda incidente é igual ao quadrado da magnitude do coeficiente de reflexão de tensão.
