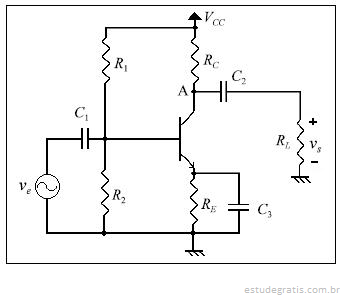

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

A componente de polarização (DC) do potencial em relação ao terra no nó A é maior que 6 V.

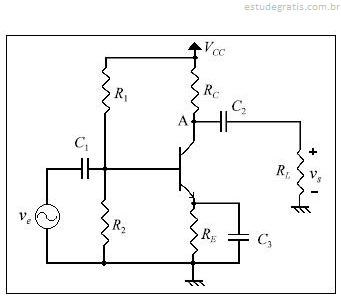

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

O ganho de tensão do amplificador é igual a 1.

O circuito acima mostra um amplificador a transistor. Considere que, para esse transistor, • = h_FE = h_fe = 100 e que V_CC = 12 V, R₁ = 30 k•, R₂ = 15 k•, R_C = R_L = 4 k• e R_E = 3,3 k•. Considere também que todos os capacitores do circuito têm capacitância tão alta que podem ser considerados em curtocircuito para as componentes de freqüência dos sinais que são amplificados. Com relação a esse circuito, julgue os itens que se seguem.

Texto CE-I – questões de 33 a 35

  O advento da tecnologia digital tem proporcionado uma série de facilidades desconhecidas até bem recentemente. A Internet, o CD-player, o DVD, os jogos interativos de computador, a televisão digital de alta definição, a telefonia celular e a tomografia computadorizada são exemplos atuais dessa transformação digital. Entretanto, as versões digitais de sinais como voz, música, TV e filmes, requerem uma imensa quantidade de bits/segundo para armazenar ou transmitir as informações de interesse. Para exemplificar, a tabela acima apresenta os requisitos de diversas fontes de sinal em suas formas originais (não-comprimidas). Nessa tabela, vários números observados, principalmente na última coluna, mostram valores muito altos, demandando grande quantidade de memória para o armazenamento da informação e(ou) tempo de alocação de canal no caso de transmissão.

  A compressão de dados, uma subárea dentro de processamento digital de sinais, estuda a representação eficiente das fontes de sinais. Essa eficiência é buscada no sentido de minimizar as redundâncias de informação das fontes. No sentido de sistemas estocásticos, a redundância pode ser posta como a dependência estatística dos símbolos gerados pela fonte de sinal. Utilizando os recursos e avanços tecnológicos de redes de comunicações, microeletrônica de processadores digitais, computadores e equipamentos de telecomunicações, atualmente, já se tem uma série de ferramentas que fazem uso da compressão de dados para possibilitar a implementação de diversos produtos de mídia digital.

Considerando o texto CE-I, julgue os itens a seguir.

Pode-se afirmar que a compressão de dados é a representação de uma fonte na forma digital com uma menor quantidade de bits, mantendo, contudo, uma fidelidade aceitável. Essa fonte de dados pode ser texto, voz, áudio, imagem estática, vídeo ou qualquer outra fonte que tenha a necessidade de ser armazenada e(ou) transmitida em forma digital.
