Questões de Engenharia Eletrônica do ano 2002

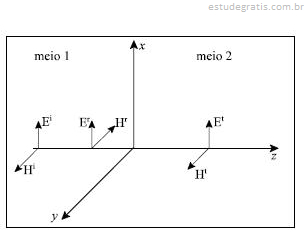

Na figura a seguir, tem-se dois meios estacionários, isotrópicos e homogêneos, sem perdas, separados pelo plano z = 0. Para z < 0 (meio 1), tem-se um dielétrico com permissividade dielétrica relativa •1 e, para z > 0 (meio 2), tem-se um dielétrico com permissividade dielétrica relativa •2. Ambos os meios possuem permeabilidade magnética relativa (•r) igual a 1. Ei e Hi descrevem uma onda eletromagnética plana, incidente, que se propaga na direção positiva de z.

Com relação à figura e à situação apresentada, julgue os itens seguintes.

Inserindo-se entre as regiões 1 e 2 um material sem perdas, de 12,5 cm de espessura e de permissividade dielétrica relativa igual a 4 e :r = 1, para uma freqüência da onda incidente de 300 MHz, a onda refletida será nula, se a região 1 tiver •₁ = 2 e a região 2, •₂ = 8.

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

As únicas interferências em sistemas de comunicações relacionadas às linhas de transmissão de energia que operam em 60 Hz são as geradas por fontes remotas, as quais são conduzidas pela linha.

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

Em seres humanos, a absorção localizada de energia é mais significativa em freqüências entre aproximadamente 300 MHz e 10 GHz. Em freqüências acima de 10 GHz, a absorção ocorre principalmente na superfície do corpo.

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

A radiodifusão em FM ocupa a faixa de 88 MHz a 108 MHz, distante da faixa destinada aos serviços de navegação aérea, evitando, dessa forma, interferências nos sistemas de navegação advindas de radiações espúrias de estações não-autorizadas.

Julgue os itens a seguir, relativos a conceitos de sinais de rádio.

Em um local onde se mede um campo elétrico total de 2 V/m (valor eficaz), tem-se uma densidade de potência igual a 0,4 mW/cm2, desde que a medida seja feita em campo distante e em uma região livre de obstáculos.
