Questões de Engenharia Elétrica da NUCEPE

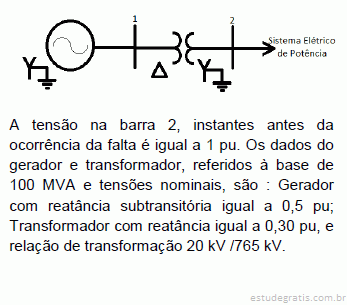

Considere um gerador com conexão estrela aterrado, que deve ser conectado ao Sistema Elétrico de Potência, por meio de um transformador elevador ligado com conexão delta-estrela aterrado, como mostrado na Figura. Suponha que durante a conexão, ocorre um curto-circuito trifásico na barra 2. O Sistema Elétrico de Potência apresenta uma potência de curto-circuito da ordem de 500 MVA.

Desta forma, assinale a alternativa que apresenta, respectivamente, os valores em pu da corrente de curto-circuito trifásico na barra 2 e a contribuição de corrente advinda do sistema elétrico.

Um sistema de energia elétrica é composto por três barras, barras 1, 2, e 3, interligadas entre si, por linhas de transmissão idênticas de admitância série 0,25 – j1,5 pu e susceptância capacitiva em cada extremidade da linha de j0,2 pu. O elemento Y33 da matriz admitância nodal, em pu, é:

Para o atendimento de um equipamento elétrico resistivo monofásico de 10 kW e tensão de 400 V, foi utilizado um fio com queda de tensão unitária de 8 V/A.km, considerando os dois condutores do circuito. O maior comprimento admitido para esse circuito, de modo que a queda de tensão não ultrapasse 4%, é de:

onsidere uma subestação em uma indústria, cuja potência de curto-circuito na entrada é de 125 kVA, e a potência do transformador desta subestação é de 500 kVA. Adotando-se que a tensão de base é igual à tensão de entrada do transformador, e a potência de base é igual à potência do transformador, pode-se afirmar que a impedância reduzida do sistema, em p.u, é igual a:

Considere o seguinte diagrama unifilar e a classificação das barras:

Assinale a alternativa CORRETA.
