Questões de Engenharia Elétrica da NUCEPE

Um eletrotécnico deseja verificar as grandezas elétricas de um aparelho de ar-condicionado em uma determinada instalação elétrica. Para isto, ele utiliza um alicate volt-amperímetro. Conforme a imagem abaixo.

Analisando a figura e as afirmativas abaixo:

(1) Nesta configuração é possível saber a tensão e a intensidade de corrente do ar-condicionado.

(2) Neste caso com a pinça amperimétrica do instrumento envolvendo o cabo de alimentação do equipamento energizado, a intensidade de corrente medida com o instrumento é zero.

(3) A medição de corrente e tensão é realizada de forma indireta com o alicate volt-amperímetro, pois o mesmo não tem nenhum contato elétrico com o circuito elétrico.

(4) O alicate volt-amperímetro utiliza um transformador de corrente como transdutor para medir a intensidade de corrente da instalação elétrica.

Assinale a alternativa CORRETA.

A fim de calcular o custo do uso de aspiradores de pó em um posto de lavagem automotivo, um técnico verifica a potência nominal de 1600W dos aspiradores. Esses aspiradores são utilizados em média por 15 minutos por carro e são realizadas em média 600 lavagens por mês. Sabendo que o custo do kWh na concessionária de energia já inclusos os impostos e taxas é de R$ 0,50 (cinquenta centavos de real), assinale a alternativa que contém o custo efetivo mensal da utilização do aspirador de pó.

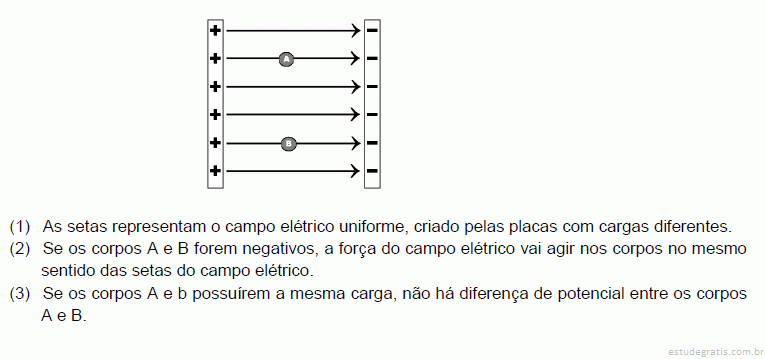

Na figura mostrada abaixo temos dois corpos iguais: A e B. Estes corpos são colocados entre duas placas carregadas: uma positiva e outra negativa. Em relação ao fenômeno que está acontecendo, analise as afirmativas abaixo.

Assinale a alternativa CORRETA.

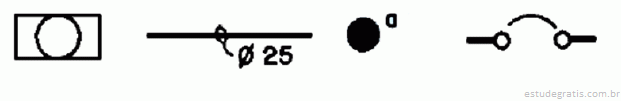

A simbologia representada abaixo, segundo o padrão ABNT, representa graficamente os elementos utilizados em instalações elétricas prediais. Assinale a alternativa que contém o significado dos símbolos.

Qual a velocidade nominal de um motor de indução trifásico de 5CV de 8 pólos e escorregamento de 6%?
