Questões de Engenharia Elétrica da NCE

Em um sistema trifásico desequilibrado, cuja seqüência de fase é abc, os componentes simétricos da tensão da fase a são:

A) zero

B) 20º pu

C)

260º pu

D)  2-60º pu

E)  2180º pu

Um sistema elétrico opera em 60Hz. O fasor da corrente em um determinado cabo é 10060º A. O valor instantâneo dessa corrente no instante t = 0 segundos está situado na faixa de:

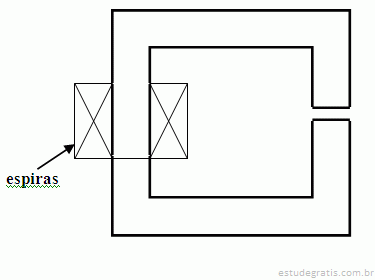

A figura abaixo representa um circuito magnético com entreferro. Não considere o efeito de borda. Admita que a permeabilidade do material ferromagnético seja infinita. O entreferro tem altura de 2 cm e o número de espiras é 2.000. A permeabilidade do ar é  (unidades SI). A corrente necessária para estabelecer no entreferro uma densidade de campo magnético igual a 1,0 weber/m² fica situada na faixa de:

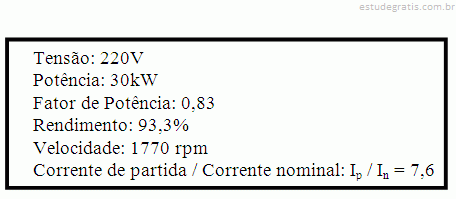

Em uma rede trifásica de 220V, 60Hz, será instalado um motor trifásico de gaiola cuja placa informa, entre outros, os seguintes dados:

Com o objetivo de limitar a corrente na linha durante a partida do motor, optou-se pelo uso de uma "chave estrela-triângulo".

Sabendo-se que o motor será o único equipamento instalado nesta rede, a corrente na linha durante o seu processo de partida atingirá valores na faixa de:

A constante de tempo transitória de circuito aberto de um gerador síncrono é igual a 3 segundos. A excitatriz principal entrega ao enrolamento de campo 45 kW. A energia armazenada no campo magnético produzido pelo enrolamento de campo é:
