Questões de Engenharia Elétrica da NCE

Um sistema de alimentação CC a dois condutores é convertido para um sistema trifásico CA a 3 condutores, acrescentando-se um terceiro condutor igual aos já existentes. Considere que o valor eficaz da tensão entre os condutores do sistema trifásico é igual ao valor da tensão entre condutores no circuito CC conforme a figura abaixo.

Considere, também que a percentagem de perdas é a mesma nos dois circuitos e que as resistências dos condutores são as mesmas em CC e CA. Deste modo, o acréscimo percentual da carga balanceada que pode ser alimentada com fator de potência unitário é de:

A eliminação de nós por transformação estrela-triângulo é um procedimento que permite, em muitas situações, simplificar a solução de um problema. Neste sentido, para que os circuitos da figura abaixo representem uma mesma carga trifásica, deve-se ter:

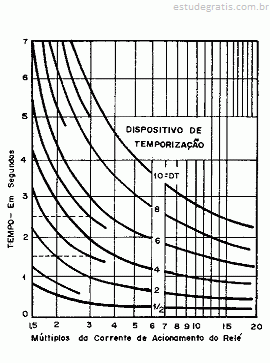

O valor sustentado da corrente de curto-circuito no alimentador de uma indústria de é 6000 ARMS. Este alimentador é protegido por um relé de sobrecorrente cujas características tempo x corrente são dadas abaixo, através de um transformador de corrente de relação 1000/5 A.

 Se o relé está ajustado no tape de 5 A e o Dispositivo de Temporização Dt = 6, o tempo de atuação do relé será da ordem de:

Uma fonte de tensão senoidal alimenta o circuito RLC abaixo.

A corrente i(t) que percorre o circuito é igual a :

Em um sistema trifásico 60 Hz, um alimentador de impedância ZAL = 0,2+ j1,0 Ω/fase conecta o secundário de um transformador trifásico 500 kVA, 138kV/13,8kV(L-L) ligado em Y ∆ a uma carga de impedância Zc.

A impedância do alimentador, quando referida ao lado onde está o gerador, é de:
