Questões de Engenharia Elétrica da NCE

Com relação aos esquemas elétricos operacionais utilizados em subestações de alta tensão, assinalar a alternativa inteiramente correta:

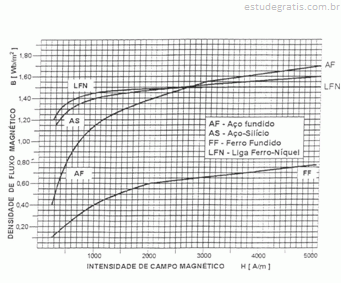

Um circuito magnético é formado por um núcleo toroidal cujo caminho médio tem comprimento de 600 mm, área da seção reta de 1000 mm2 e uma bobina de N espiras. O material do núcleo é o aço fundido (AF) cuja característica BxH é mostrada abaixo:

O número de espiras N necessário para produzir uma densidade de fluxo de 1,15 Wb/m2 no núcleo quando uma corrente de 1,5 A é aplicada nos terminais da bobina é igual a:

Um transformador de distribuição de 50 kVA, 2400V/240V, 60 Hz, consome 480 W com fator de potência 0,4 atrasado quando tensão nominal é aplicada no enrolamento de alta tensão, estando o enrolamento de baixa em circuito aberto. Se forem aplicados 240 Volts no enrolamento de baixa tensão, com o lado de alta em vazio, a corrente no enrolamento de baixa tensão será:

A potência absorvida por um transformador monofásico de impedância 0,02 + j 0,07 pu quando submetido ao ensaio de circuito aberto é de 0,01 pu. Sabendo-se que as bases para todas as grandezas pu são os valores nominais do transformador, podemos afirmar que o rendimento deste transformador, quando suprindo carga nominal com tensão nominal e fator de potência 0,87 atrasado, é de aproximadamente:

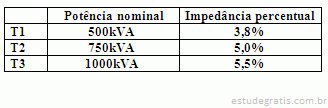

Três transformadores trifásicos T1, T2 e T3 estão ligados em paralelo para atendimento de uma demanda de 2000 kVA. As características dos transformadores estão listadas abaixo:

 Em relação ao regime de operação desses transformadores pode-se concluir que:
