Questões de Engenharia Elétrica da NCE

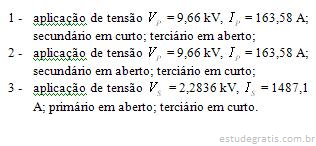

Um transformador de três enrolamentos, trifásico, 68MVA, apresenta as seguintes características: enrolamento primário: 120kV, ligação Y, 68 MVA; enrolamento secundário: 13,2 kV, ligação delta, 34 MVA; enrolamento terciário: 13,2 kV, ligação delta, 34 MVA. Os seguintes resultados, indicados pelos níveis de tensão e corrente, foram obtidos nos ensaios de curto-circuito:

As reatâncias de curto-circuito XP, XS e XT dos três enrolamentos, em porcentagens, referidas na base do enrolamento primário são:

Um gerador síncrono trifásico, 130 MVA, 13,8 kV, tem reatância síncrona igual a 1,87 pu em sua própria base. Esta máquina é ligada a um transformador 13,2 kV / 126 kV, de potência nominal também igual a 130 MVA. A reatância do transformador vale 9,7% em sua própria base. A impedância equivalente série do sistema de transmissão como vista dos terminais de alta tensão do transformador é de 15% na base 100 MVA, 120 kV. A reatância série total dos três elementos (gerador + transformador + sistema) que pode ser usada nas equações de transferência de potência entre o gerador e o sistema, expressa em pu na base 130 MVA, 120 kV, é de:

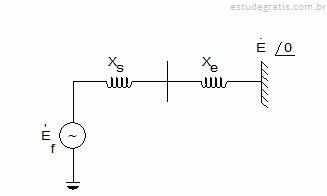

O gerador indicado na figura a seguir tem reatância síncrona igual a 1,3 pu na base 100 MVA. A reatância equivalente do sistema elétrico X_e = 0,2 pu, também na base 100 MVA. A tensão na barra infinita vale = 1.0 pu. O gerador está operando em seu limite de estabilidade fornecendo uma potência máxima de saída de 120 MW.

O valor da tensão de excitação atrás da reatância síncrona é:

Considere uma carga desbalanceada, conectada em estrela. Se esta carga for alimentada por um sistema trifásico a três fios desbalanceado, as correntes de carga apresentarão componentes de seqüência:

Uma indústria com capacidade de carga instalada (C_i) de 200 kW apresenta a curva de demanda diária representada na tabela abaixo tem.

A Demanda Média (D_med), o Fator de Carga (f_c) e o Fator de Demanda (f_d), são respectivamente, iguais a:
