Questões sobre Subestações e Equipamentos Elétricos

Consumidores são atendidos por uma subestação abaixadora do tipo abrigada cuja capacidade é de 400 kVA. A subestação atende a todos os requisitos da concessionária local de energia, estando projetada para o suprimento em tensão secundária de linha igual a 220 V. Nessa subestação, são utilizados dois transformadores trifásicos de potência. Em combinação com a subestação, existe instalado um grupo gerador de emergência, cuja finalidade é o atendimento de consumidores especiais, em caso de emergência.

No Brasil, 13,2 kV é um nível de tensão aceitável em alta tensão para uma subestação abaixadora.

Consumidores são atendidos por uma subestação abaixadora do tipo abrigada cuja capacidade é de 400 kVA. A subestação atende a todos os requisitos da concessionária local de energia, estando projetada para o suprimento em tensão secundária de linha igual a 220 V. Nessa subestação, são utilizados dois transformadores trifásicos de potência. Em combinação com a subestação, existe instalado um grupo gerador de emergência, cuja finalidade é o atendimento de consumidores especiais, em caso de emergência.

Dados indispensáveis no projeto da subestação abaixadora incluem a potência de transformadores, a planta da subestação e o nível de curto-circuito no local.

Consumidores são atendidos por uma subestação abaixadora do tipo abrigada cuja capacidade é de 400 kVA. A subestação atende a todos os requisitos da concessionária local de energia, estando projetada para o suprimento em tensão secundária de linha igual a 220 V. Nessa subestação, são utilizados dois transformadores trifásicos de potência. Em combinação com a subestação, existe instalado um grupo gerador de emergência, cuja finalidade é o atendimento de consumidores especiais, em caso de emergência.

O grupo gerador de emergência em uma subestação abaixadora deve ser conectado ao lado de alta tensão de um dos transformadores.

Consumidores são atendidos por uma subestação abaixadora do tipo abrigada cuja capacidade é de 400 kVA. A subestação atende a todos os requisitos da concessionária local de energia, estando projetada para o suprimento em tensão secundária de linha igual a 220 V. Nessa subestação, são utilizados dois transformadores trifásicos de potência. Em combinação com a subestação, existe instalado um grupo gerador de emergência, cuja finalidade é o atendimento de consumidores especiais, em caso de emergência.

Se um alimentador no lado de baixa tensão demanda 22 kVA, a corrente em condições de tensão nominal no alimentador é superior a 50 A.

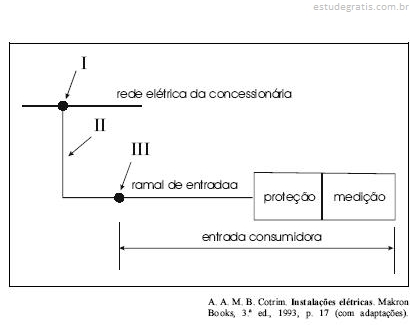

A figura acima mostra o esquema básico de entrada de serviço de uma unidade consumidora de energia elétrica em baixa tensão. A respeito das indicações na figura e de níveis padronizados de tensão em baixa tensão, julgue os itens que se seguem.

O trecho II é denominado subestação seccionadora da unidade consumidora.
