Questões sobre Subestações e Equipamentos Elétricos

#Questão 421632 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, NCE, 2007, Prefeitura de Santana - AP, Engenheiro

Um consumidor necessita alimentar uma carga indutiva de 15kVA a 300m da subestação. Para elevar a capacidade de transformação do transformador, queremos avaliar a menor compensação que deve ser incluída em seu sistema. A capacitância mínima a ser incluída no sistema para atender à carga deve ser de:

A)

5 kVAr;

B)

10 kVAr;

C)

15 kVAr;

D)

20 kVAr;

E)

40 kVAr.

#Questão 421633 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, NCE, 2007, Prefeitura de Santana - AP, Engenheiro

Em um sistema elétrico alimentado por transformador, em 25kV, trifásico, com neutro aterrado, freqüência de 60Hz que suporta 10% de sobrecarga, numa subestação de 500kVA, pretende-se alimentar um CCM (Centro de Controle de Motores) com um disjuntor tripolar de BT. Se ele for alimentado em 440V ou em 380V, suas capacidades respectivas serão de:

A)

700A e 800A;

B)

600A e 400A;

C)

800A e 600A;

D)

600A e 700A;

E)

600A e 800A.

#Questão 421641 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESGRANRIO, 2007, TCE/RO, Técnico de Controle Externo

Uma subestação unitária industrial é composta, entre outros equipamentos, por um transformador de 330 kVA na configuração Δ (primário) – Y (secundário). Esse transformador é alimentado em seu primário por uma tensão de entrega da concessionária igual a 13,8 kV, tendo como tensão no secundário 220V. Escolhendo como bases a tensão de 15 kV referida ao lado do primário do transformador e a potência de 330 kVA, é correto afirmar que:

A)

no secundário, a potência de base é de 330 kVA e a tensão de base, de 15 kV.

B)

no secundário, a potência de base é de 330 kVA e a tensão no primário é de 1,09 p.u..

C)

a tensão de entrega da concessionária é de 1,09 p.u. e a tensão de base no secundário, de 220 V.

D)

a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 220 V.

E)

a tensão de entrega da concessionária é de 0,92 p.u. e a tensão de base no secundário, de 239 V.

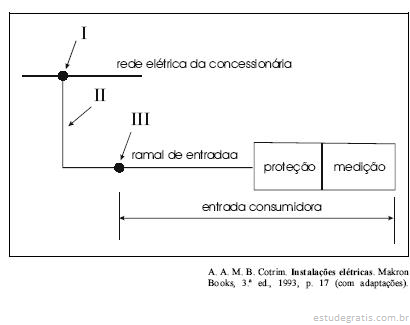

#Questão 568576 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESPE / CEBRASPE, 2007, Prefeitura de Rio Branco - AC, Engenheiro

#Questão 421666 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESPE / CEBRASPE, 2007, Petrobras, Engenheiro / Engenharia de Equipamentos
