Questões sobre Subestações e Equipamentos Elétricos

Conforme um projeto de uma nova subestação, foi previsto dois transformadores em paralelo com as seguintes especificações para este conjunto: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312 A

Potência de Curto Circuito Informada pela Concessionária de Energia: 100 MVA. Diante das especificações acima, a capacidade de interrupção mínima dos disjuntores do quadro de distribuição deve ser de:

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir. O para-raios é um dispositivo de proteção contra surtos de tensão, como, por exemplo, as sobretensões devido às manobras de equipamentos. O desenvolvimento de resistores não lineares de óxido de zinco permitiu a fabricação de para-raios desprovidos de centelhadores.

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir. Os acionamentos dos disjuntores de subestações podem ser monopolares ou tripolares. O acionamento dos disjuntores pode ocorrer, por exemplo, por meio de solenoide, mola e ar comprimido.

Acerca das subestações e dos equipamentos elétricos utilizados em sua operação, julgue os itens a seguir.

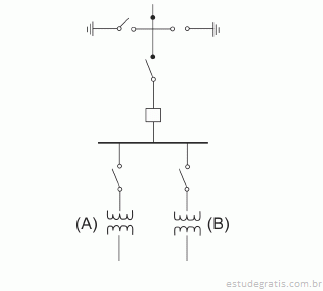

Na situação mostrada na figura abaixo, que ilustra uma subestação com esquema do tipo barramento simples, caso o transformador B apresente defeito, ocorrerá um desligamento completo da subestação, mesmo que o transformador A esteja operando corretamente.

Podemos definir a Manutenção como um conjunto de atividades que têm como objetivo conservar em condições operacionais satisfatórias o patrimônio da empresa, prédios, máquinas, utilidades, etc. Existem basicamente três tipos de manutenção. À manutenção efetuada com a máquina em funcionamento utilizandose de instrumentos que podem prognosticar as falhas e determinar trocas de componentes (normalmente se utilizam analisadores de vibrações) dá-se o nome de:
