Questões sobre Subestações e Equipamentos Elétricos

Considerando que uma subestação tenha apenas dois barramentos ligados em arranjo de barra do tipo disjuntor e meio, julgue os próximos itens.

Por apresentar custos relativamente baixos em relação a outros tipos de arranjos, o arranjo do tipo disjuntor e meio é recomendado para subestações de subtransmissão, com tensões inferiores a 230 kV.

Considerando que uma subestação tenha apenas dois barramentos ligados em arranjo de barra do tipo disjuntor e meio, julgue os próximos itens.

Uma falta em apenas uma das barras poderá ser eliminada pela ação do sistema de proteção, não havendo necessidade de desligamento de circuitos que chegam ou saem da subestação.

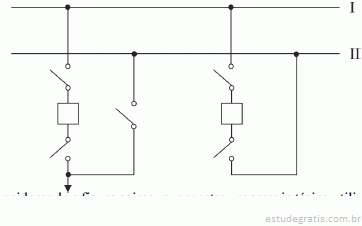

Considerando a figura acima, que mostra um arranjo típico utilizado em subestações que apresentam níveis de tensão até 230 kV, julgue o item abaixo.

A figura ilustra uma configuração do tipo barra dupla com barra de transferência.

Determinada subestação de um sistema de transmissão em extra-alta tensão apresenta para-raios de ZnO instalados nas entradas de linhas de transmissão que chegam à subestação. A respeito desses equipamentos, julgue os itens que se seguem.

Além da porcelana e de componentes internos, como resistores não lineares e centelhadores, um para-raios contém um dispositivo de alívio de pressão, cuja função básica é disparar um nível de tensão definido, desviando, assim, eventuais surtos para a terra, e não para a parte interna do equipamento.

Um engenheiro eletricista, elaborando um projeto de instalações elétricas se encontra perante as seguintes exigências: determinação legal da NR-10 para instalação de seccionamento automático, sistema de aterramento funcional TN-C, identificado que o seccionamento automático será instalado em ambiente de trabalho em condição seca (situação 1), conforme NBR 5410.

Marque o dispositivo de proteção que deve ser utilizado:
