Questões sobre Eletrônica Digital

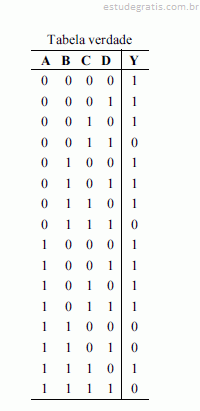

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y). Com relação a essa tabela e a sistemas digitais em geral, julgue os itens subsequentes.

Caso o circuito apresentado na tabela acima seja implementado com portas TTL padrão, a velocidade de comutação será menor, se comparada à implementação desse circuito com portas CMOS. No entanto, o circuito com portas TTL padrão terá um consumo menor que o circuito com portas CMOS.

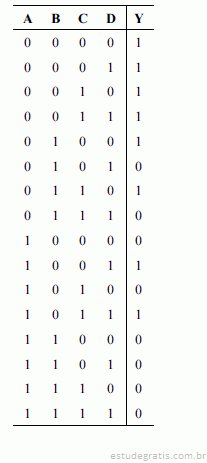

Considere que a tabela acima apresenta uma tabela verdade que descreve o funcionamento desejado de um circuito digital combinacional com quatro entradas (A, B, C e D) e uma saída (Y). Com relação a essa tabela e a sistemas digitais em geral, julgue os itens subsequentes.

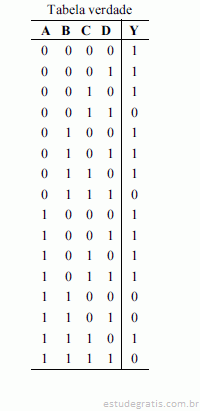

Com base na tabela acima — em que é descrito o comportamento de um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (Y) —, julgue os itens seguintes.

O circuito apresentado na figura abaixo realiza corretamente a função booleana mínima, na forma da soma de produtos, definida na tabela.

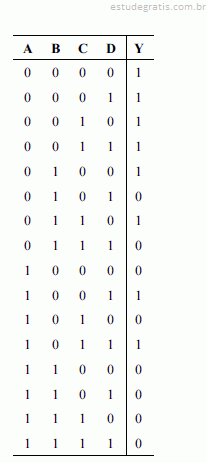

Com base na tabela acima — em que é descrito o comportamento de um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (Y) —, julgue os itens seguintes.

O circuito apresentado na figura abaixo realiza corretamente a tabela verdade mostrada acima, usando a forma produto de somas apresentada abaixo.

Considere que a base em que cada número está representado esteja indicada em subscrito, de forma que o número 10_dez (número dez, na base dez), nas bases dois e cinco, seja indicado por 1010_dois e 20_cinco. Com base nessa informação, é correto afirmar que

7614_oito corresponde a F8C_dezesseis.
