Considere que uma carga alimentada por uma rede CA monofásica absorva 8 kW de potência ativa, tendo fator de potência indutivo igual a 0,8. Em paralelo com a carga, é preciso ligar unidades capacitivas para tornar o fator de potência da instalação unitário. Considerando que cada unidade capacitiva (ideal) apresenta potência igual a 0,5 kvar, a quantidade de unidades capacitivas que precisam ser ligadas em paralelo com a carga é igual a

        Em determinada instalação isolada, deve ser verificado o fator de potência de uma carga ligada a um barramento CA. Sabe-se que o fator de potência é inferior à unidade. No entanto, a medida elétrica não pode ser efetuada diretamente, porque não existe no local o instrumento apropriado para realizar a medida. Como alternativa, foi utilizada uma combinação de medidores CA e, a partir das medidas realizadas, calculado o fator de potência.

A propósito da situação acima, assinale a opção que indica um conjunto de medidores que, ligados convenientemente, possibilitam a realização de medidas para calcular o fator de potência da carga.

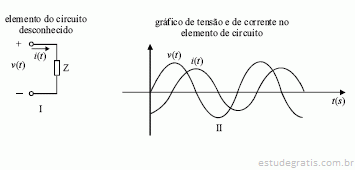

Um osciloscópio e um wattímetro foram utilizados para a identificação de um elemento de circuito com dois terminais supostamente ideal, esquematizado na figura I acima. As formas de onda de tensão e de corrente, puramente senoidais, obtidas pelo osciloscópio para esse elemento, quando submetido a teste, são indicadas na figura II. Sabe-se que o wattímetro, adequadamente ligado ao elemento de circuito, quando em teste, indicou potência ativa nula. Com base nessas informações, assinale a opção que indica o elemento do circuito mais provável na situação em apreço.

As figuras abaixo mostram a representação e a característica ideal de corrente I_A versus a tensão V_AK de um retificador controlado de silício (SCR). Nessa representação, A indica o anodo, K, o catodo, e G, a porta.

A partir das informações acima, das regiões indicadas no gráfico, o SCR está conduzindo apenas

Sobre o medidor de energia elétrica monofásico, é CORRETO afirmar que
