Questões sobre Eletrônica Analógica

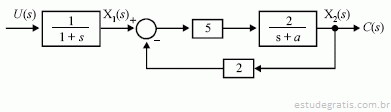

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Qualquer que seja o valor do parâmetro a, a saída C(s) do sistema, quando analisada no domínio do tempo, nunca será oscilatória.

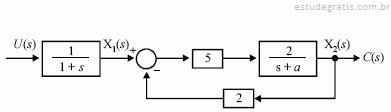

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Para valores negativos do parâmetro a, o sistema será instável.

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

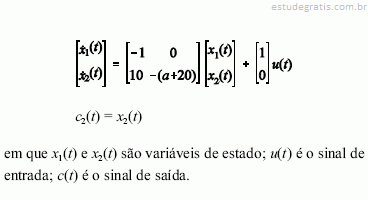

Considerando que o sistema seja representado na forma de variáveis de estado, a partir das variáveis definidas no domínio s do diagrama de blocos, a representação do sistema, nesse caso, pode ser descrita por meio de

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

Caso o parâmetro a seja nulo, então, em regime permanente, a resposta do sistema ao impulso será nula; mas, ainda nessa situação, a resposta ao degrau será diferente de zero.

Com base no diagrama de blocos na figura acima, que representa um processo físico cuja entrada é U(s) e saída C(s), e considerando que s seja o operador complexo da transformada de Laplace, julgue os itens a seguir.

O sistema representado pelo diagrama de blocos apresenta sempre um pólo igual a - 1.
