Listagem de Questões sobre Circuitos

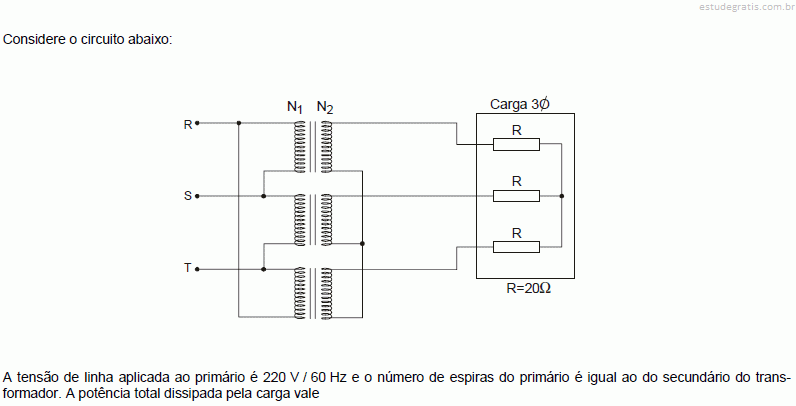

242 W.
726 W.
2420 W.
3630 W.
7260 W.
Um circuito alimenta um conjunto de cargas não-lineares. A corrente de carga total é de 200A e o THD de corrente medido foi de 30%. Para a eliminação completa das correntes harmônicas, deve-se instalar um filtro ativo para
3A.
6A.
18A.
30A.
60A.
Um transformador tem as seguintes especificações: 220 V × 24 V − 0,25kVA. Ele alimenta, em seu secundário, uma carga resistiva de 100 Ω. A corrente no primário vale, aproximadamente,
12mA.
26mA.
82mA.
240mA.
450mA.
A tensão eficaz 220 V / 60 Hz é aplicada a um retificador de meia onda que utiliza o diodo 1N4007, cujas especificações são: IFmax = 1A e VRmax = 1000 V. Na saída do circuito retificador é conectada uma carga resistiva. Os valores eficaz e médio da tensão na carga valem, aproximada e respectivamente,
80 V e 120 V.
100 V e 155 V.
120 V e 80 V.
155 V e 100 V.
150 V e 150 V.
