Questões sobre Circuitos

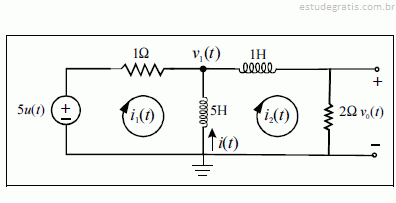

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

A resposta do sistema apresenta freqüência de oscilação nãoamortecida igual a 2 rad/s.

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

Se o circuito fosse excitado com uma fonte senoidal v_s(t) com freqüência de 1 rad/s e amplitude de 5 V, ao invés do degrau, a corrente i₂(t), em regime estacionário, apresentaria amplitude diferente de zero.

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

Se o circuito fosse excitado com uma fonte senoidal v_s(t) com freqüência de 1 rad/s e amplitude de 5 V, ao invés do degrau, a tensão v₁(t), em relação à referência, apresentaria amplitude inferior a 2,5 V.

Com relação a tecnologias de circuitos integrados, julgue os itens que se seguem.

Nos últimos anos, tecnologias CMOS têm permitido a diminuição do comprimento do canal a valores inferiores a 0,35 mm.

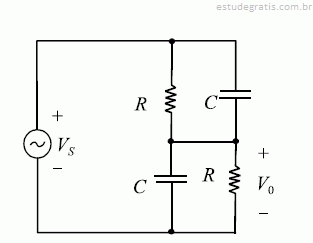

Com relação ao circuito elétrico representado na figura acima, julgue os itens seguintes.
