Questões sobre Circuitos

Com base nas informações acima, julgue os itens que se seguem.

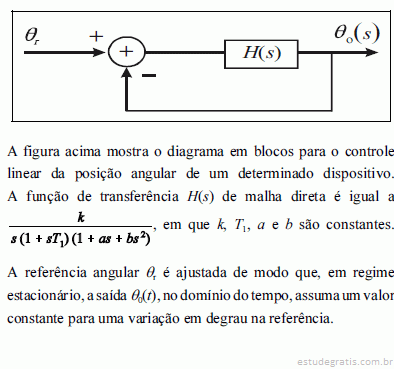

Se não houvesse a malha de realimentação indicada no diagrama em blocos, não seria possível se controlar a posição angular θ₀(t), em um valor constante, em regime estacionário, a partir de um sinal em degrau injetado na entrada do sistema representado por H(s).

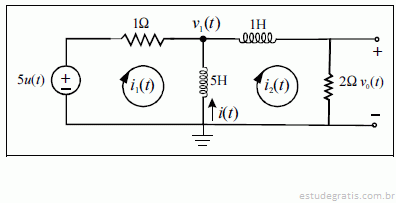

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

A corrente i, em regime estacionário, é igual a –5 A

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

As correntes de malha i₁(t) e i₂(t) podem ser calculadas a partir da solução das equações diferenciais a seguir.

A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.

A tensão v₀(t) é igual a (2e^-5t – 3e^-2t)u(t).
