Questões de Engenharia Elétrica do ano 2018

Considerando a situação em que um motor trifásico de 380/220 V, 60 Hz, deve ser alimentado por uma rede trifásica equilibrada, julgue os próximos itens. Se o motor for uma carga trifásica desequilibrada, quando ligado à rede de 380/220 V, 60 Hz, as correntes no motor também serão desequilibradas.

Acerca de malhas de aterramento, julgue os itens subsecutivos. As subestações expostas ao tempo são dotadas de camadas de brita para reduzir a tensão de passo.

Considerando que uma central telefônica realize 100 chamadas com duração média de 3 minutos e receba 150 chamadas com duração média de 2 minutos, julgue os itens a seguir. A intensidade do tráfego gerado na central é de 5 Erlangs.

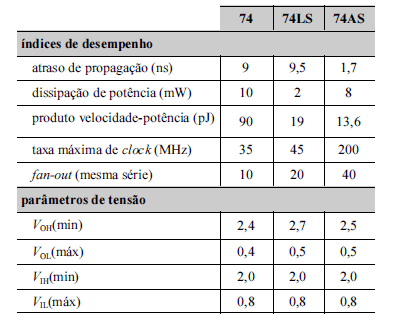

Tendo como base a tabela precedente, que apresenta parâmetros para famílias de circuitos lógicos, julgue os itens subsecutivos.

Julgue os itens que se seguem, a respeito do conversor analógico-digital (A/D), considerando a complexidade dos circuitos e a influência da variação de temperatura. Os resistores de peso binário são utilizados na construção de conversores A/D com baixa dependência à temperatura e com alta resolução.
