Listagem de Questões de Engenharia Elétrica do ano 2018

#Questão 829359 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESPE / CEBRASPE, 2018, Fundação Universidade de Brasília (FUB), Engenheiro

De acordo com a topologia apresentada no circuito da figura anterior, utilizado para realizar uma operação lógica, julgue os próximos itens.

Se A = 1 e B = 0, somente os transistores NMOS da entrada A e os PMOS da entrada B estarão conduzindo.

#Questão 829360 - Engenharia Elétrica, Teoria de Controle, CESPE / CEBRASPE, 2018, Fundação Universidade de Brasília (FUB), Engenheiro

Na figura anterior, que representa um circuito constituído de vários elementos passivos e de uma fonte de tensão independente, todos ideais, estão caracterizadas algumas tensões e correntes e indicados cinco nós: a, b, c, d e e. A respeito desse circuito, julgue os itens a seguir.

Se vf (t) for um degrau de tensão de amplitude A aplicado em um dado instante, então, em regime permanente, a tensão v2(t) assumirá o valor


#Questão 829361 - Engenharia Elétrica, Teoria de Controle, CESPE / CEBRASPE, 2018, Fundação Universidade de Brasília (FUB), Engenheiro

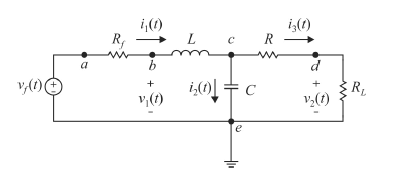

Na figura anterior, que representa um circuito constituído de vários elementos passivos e de uma fonte de tensão independente, todos ideais, estão caracterizadas algumas tensões e correntes e indicados cinco nós: a, b, c, d e e. A respeito desse circuito, julgue os itens a seguir.

Se vf (t) for uma tensão senoidal, então, em regime permanente, as correntes i2(t) e i3(t) também serão senoidais, com a mesma frequência da excitação, e i2(t) estará em fase com i3(t).

#Questão 829362 - Engenharia Elétrica, Teoria de Controle, CESPE / CEBRASPE, 2018, Fundação Universidade de Brasília (FUB), Engenheiro

Na figura anterior, que representa um circuito constituído de vários elementos passivos e de uma fonte de tensão independente, todos ideais, estão caracterizadas algumas tensões e correntes e indicados cinco nós: a, b, c, d e e. A respeito desse circuito, julgue os itens a seguir.

Da relação entre v2(t) e vf (t) infere-se que o circuito opera como um filtro passa-baixas.

#Questão 829363 - Engenharia Elétrica, Teoria de Controle, CESPE / CEBRASPE, 2018, Fundação Universidade de Brasília (FUB), Engenheiro

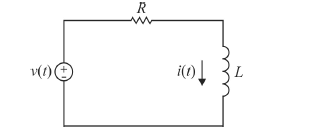

No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).

Considerando essas informações, julgue os itens que se seguem, relativos ao circuito apresentado.

Caso o núcleo de material ferromagnético da bobina seja substituído por outro não fechado (não toroidal) e com capacidade de se deslocar no interior da bobina, então, quando a bobina for percorrida por uma corrente não nula i(t), surgirá uma força atuante sobre o material ferromagnético, de forma a movimentá-lo no sentido de diminuir a relutância magnética da bobina.
