Questões de Engenharia Elétrica do ano 2013

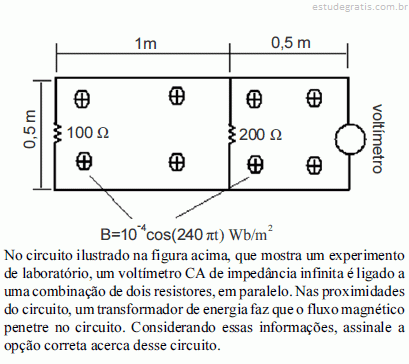

A força eletromotriz na malha de área igual a 0,5 m × 0,5 m tem valor de pico igual a 120π × 10^-4 V.

Os valores dos resistores não influenciam na tensão medida pelo voltímetro.

O transformador opera em 240 Hz.

A tensão medida pelo voltímetro é nula.

A malha de área igual a 1 m × 0,5 m contribuirá para o valor da tensão medida pelo voltímetro.

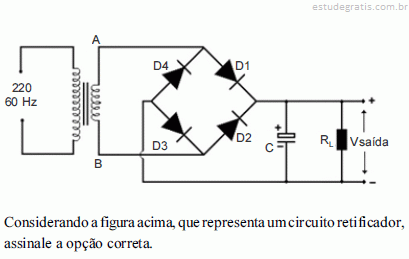

O diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.

Os dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.

A utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.

O circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.

O capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.
