Questões de Engenharia Elétrica do ano 2013

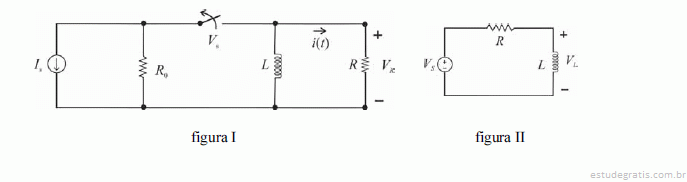

Julgue os próximos itens a respeito dos circuitos nas figuras I e II acima, considerando que, no circuito representado na figura I, a chave, fechada por um longo tempo, seja aberta no instante t = 0.

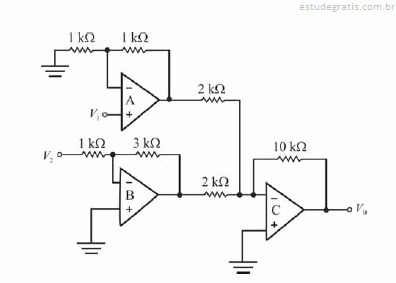

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.

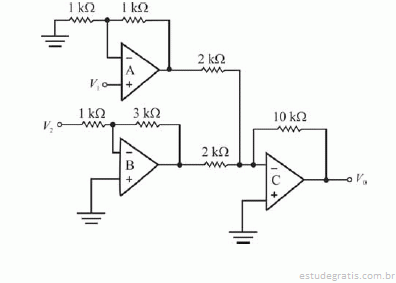

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.

O potencial elétrico na entrada inversora do amplificador operacional indiciado pela letra C é igual a um quinto do potencial de saída v_o

Considerando que todos os componentes do circuito ilustrado na figura acima sejam ideais e que todas as tensões de entrada do circuito possibilitem que os amplificadores operacionais nunca estejam em saturação, julgue os itens que se seguem.

A tensão de saída v_o é dada por v_o = 15v₂  - 10v₁.
