Questões de Engenharia Elétrica do ano 2009

Com o desenvolvimento econômico, de um modo geral, vários projetos industriais têm surgido. Como consequência, os fornos elétricos têm contribuído consideravelmente para incrementar a carga do sistema elétrico, podendo, em certos casos, provocar oscilações de tensão. Acerca desse assunto, julgue os itens seguintes.

Os fornos a resistência, ao contrário dos fornos a arco, provocam considerável oscilação na tensão das redes que os alimentam.

Com relação a transformadores de força, julgue os itens seguintes.

Um transformador de força isolado a seco é inadequado para uso em instalações de prédios de habitação ou em locais onde há alto risco para a vida das pessoas, pois pode causar incêndios como consequência do material isolante utilizado, em geral, papel.

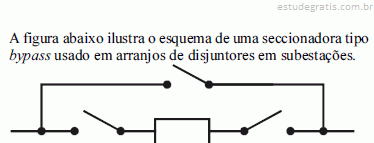

Em arranjo de subestação do tipo barra simples, dependendo da necessidade, pode ser adotada para um disjuntor (ou mesmo para todos) uma configuração de seccionadora tipo bypass. A respeito desse assunto, julgue os itens subsequentes.

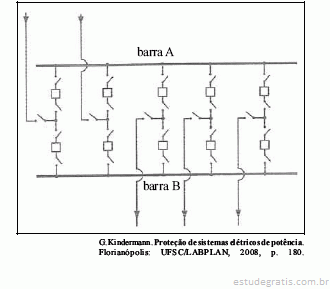

Na figura acima, que ilustra a configuração de barra típica de uma subestação de um sistema elétrico de potência, o arranjo mostrado é conhecido como

Uma subestação abaixadora do tipo abrigada foi construída em determinado local para suprimento de consumidores que utilizam o sistema de baixa tensão de um prédio. O projeto e a obra atendem aos requisitos exigidos para abastecimento pela concessionária de energia local. Acerca da situação hipotética acima, julgue os itens a seguir.

I. As concessionárias de energia elétrica fixam um limite de carga para o suprimento de consumidores em baixa tensão.

II. Uma subestação abaixadora do tipo abrigada não pode ser construída no subsolo de um prédio.

III. O ramal aéreo da ligação em alta tensão projetado para atender à subestação não poderá passar por terreno de terceiros.

IV. Para o projeto dessa subestação, é desnecessário saber se o tipo de prédio atendido é residencial, comercial ou industrial.

A quantidade de itens certos é igual a
