Questões de Engenharia Elétrica do ano 2009

#Questão 421401 - Engenharia Elétrica, Relés, FCC, 2009, TRT 3ª, Analista Judiciário

#Questão 421402 - Engenharia Elétrica, Relés, FCC, 2009, TRT 3ª, Analista Judiciário

A saída de um sistema digital é ligada a um transistor NPN que serve para acionar um relé em seu coletor. Para evitar que o pico de tensão reversa que surge na bobina do relé, no seu desligamento, danifique o transistor, usa-se um

A)

varistor ligado entre o coletor e o emissor do transistor.

B)

resistor menor que 10 ¦¸, de fio, em paralelo com a bobina do rel¨¦.

C)

diodo Zener polarizado diretamente entre o coletor e o emissor do transistor.

D)

diodo polarizado reversamente em paralelo com a bobina do rel¨¦.

E)

capacitor da ordem de dezenas de picofarads em paralelo com a bobina do rel¨¦.

#Questão 421405 - Engenharia Elétrica, Relés, IESES, 2009, TJMA/MA, Analista Judiciário

Os dispositivos que atuam pela detecção de gases acumulados em sua câmara, por falta de óleo ou também por fluxo de óleo originado de descargas elétricas internas ou curtos-circuitos no transformador são conhecidos como:

A)

Relés buchholz.

B)

Relés de embolo.

C)

Relés de alavanca.

D)

Relés de indução eletromagnético.

#Questão 421406 - Engenharia Elétrica, Relés, CESPE / CEBRASPE, 2009, Ministério da Saúde, Engenheiro

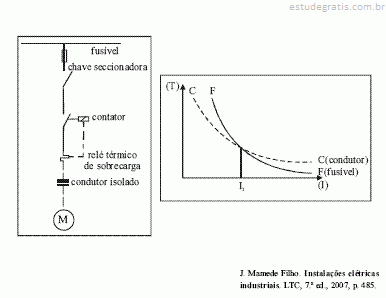

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Os relés térmicos, como no caso da instalação esquematizada na figura, devem ser protegidos contra correntes de falta a montante do ponto de sua instalação.

C) Certo

E) Errado

#Questão 421407 - Engenharia Elétrica, Relés, CESPE / CEBRASPE, 2009, Ministério da Saúde, Engenheiro
