Questões de Engenharia Elétrica do ano 2007

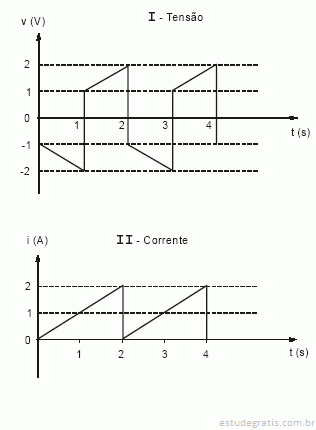

Em um dispositivo, aplicando-se a tensão do gráfico I, obtém-se a corrente do gráfico II.

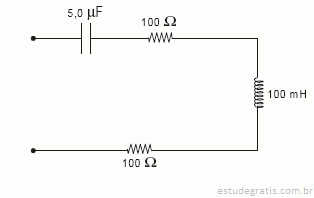

Analise o circuito abaixo.

A impedância complexa equivalente, em ohms, do circuito na freqüência de 500/π Hz vale

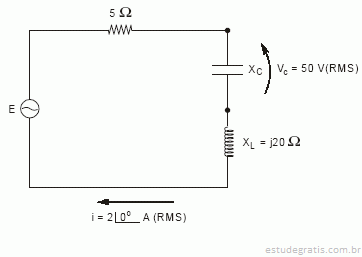

Observe o circuito abaixo.

O módulo da tensão eficaz do gerador vale, aproximadamente,

Um gerador monofásico de 200 V(rms) alimenta duas cargas reativas ligadas em série, sendo uma impedância capacitiva pura  e uma impedância indutiva  A carga capacitiva consome 6 kVAr enquanto que a carga indutiva consome 4 kW e 3 kVAr. O módulo da corrente fornecida pelo gerador e o fator de potência total visto por ele valem, respectivamente,

Tem-se um circuito trifásico simétrico e equilibrado composto de um gerador em estrela com tensão de fase E₁= ∠  0°  100 V(rms) e seqüência de fase positiva e uma carga reativa em triângulo em que cada impedância vale  Z =  (9 - j12)Ω  . Os módulos da tensão e da corrente eficazes de linha valem, respectivamente,

A)

100 V e 5 A.

B)

100 V e

C)

100 V e

D) e 20 A.

E)
