Questões de Engenharia Elétrica do ano 2007

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Chaves magnéticas são dispositivos para proteção de circuitos contra efeitos de sobrecarga.

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Relés de tempo são apropriados para utilização em manobras de circuitos que requeiram temporização.

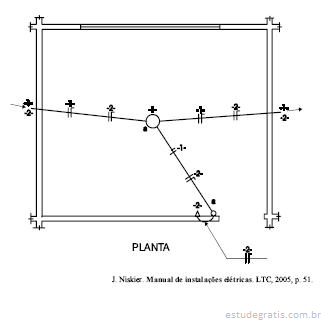

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

Internamente a cada eletroduto passa fisicamente um único condutor neutro, embora existam dois circuitos independentes indicados na planta.

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

O interruptor que comanda o ponto de luz pertence ao circuito 2.

A manutenção em uma instalação elétrica em baixa tensão deve ser adequada a cada tipo de instalação, e ter periodicidade condizente com a complexidade, importância e severidade das influências externas. A respeito da manutenção de uma instalação elétrica de baixa tensão de uma indústria, julgue os itens subseqüentes.

Considerando-se que a instalação elétrica da indústria seja complexa, com grande quantidade de circuitos, então a manutenção nessa instalação elétrica deve ser sempre efetuada com os circuitos desenergizados, preferencialmente nos finais de semana.
