Questões de Engenharia Elétrica do ano 2007

Um transformador trifásico com potência nominal de 500 kVA, possui tensões nominais de linha de 5000 V no primário e 200 V no secundário. O primário está ligado em triângulo e o secundário em estrela. O valor da corrente nominal de fase no primário, em A, é aproximadamente,

Um motor elétrico de indução trifásico de 25 cv, 380 V, opera a plena carga com rendimento de 90%. A relação entre a potência ativa e a potência aparente absorvida pelo motor é 0,8. A corrente elétrica absorvida pelo motor, em A, é aproximadamente,

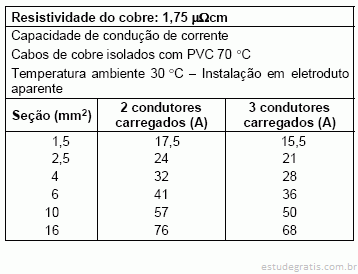

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Pelo critério da ampacidade, a secção dos condutores para a ligação de uma carga monofásica de 6,6 kW, fator de potência 0,6, em 220 V, é

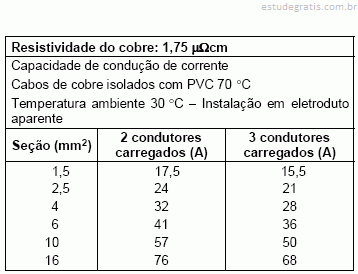

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Pelo critério da ampacidade, a secção dos condutores fase para a ligação de uma carga trifásica de 10 kW, fator de potência 0,8, em 380 V, fixando-se a corrente de projeto do circuito em 25% além da corrente nominal da carga é

Atenção: Para responder às questões de números 53 a 55, considere os dados abaixo.

Considerando-se apenas a resistência ôhmica do condutor, pelo critério da queda de tensão, a queda de tensão percentual, para um circuito monofásico em 220 V, com carga de 1650 W e fator de potência 0,75, com seção dos condutores 2,5 mm² e 50 m de distância entre o quadro de distribuição e a carga, aproximadamente, vale,
