Questões de Engenharia Elétrica do ano 2007

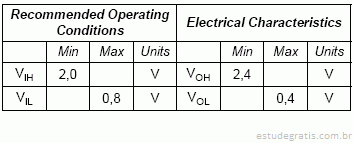

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:

 Considere as afirmações abaixo.

I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.

II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.

III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.

IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 V.

Esta correto o que se afirma SOMENTE em

O fabricante de um LED de 5 mm vermelho fornece as informações seguintes:

Especificações de operação: I_F = 20 mA @ V_F = 1,7 V

Especificações máximas: I_F = 50 mA e V_R = 5,0 V

Para acioná-lo por meio de uma fonte de alimentação de 12 V, deve-se ligá-lo em série com um resistor comercial cujo valor nominal mais adequado é

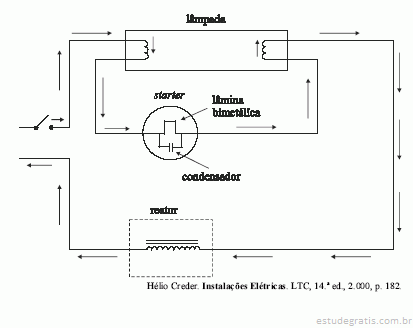

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

A função do starter é produzir a sobretensão inicial necessária para ligar a lâmpada.

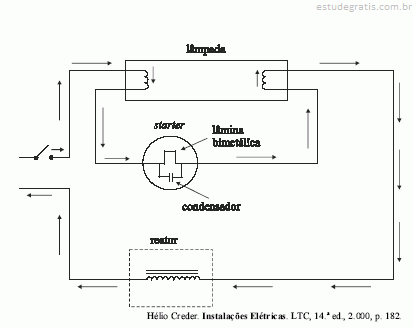

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

Uma das funções do reator é limitar a corrente que circula no circuito.

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

A função do condensador é compensar o fator de potência no circuito. Caso esse componente não fosse ligado, o fator de potência poderia ser bastante reduzido em função da presença do reator no circuito.
