Questões de Engenharia Civil da Instituto Consulplan

A figura a seguir apresenta uma rede de fluxo composta por 12 faixas de queda de carga (Nd) e por 6 canais de fluxo (Nf). Sabendo que o NA é de 12,0 m e que o coeficiente de permeabilidade do solo ilustrado na figura é de 10^-6 m/s, determine a vazão que percola no perfil do solo, é:

Bloco de coroamento ou bloco sobre estacas é um elemento estrutural de concreto armado, que é moldado in loco, cuja função é transmitir as cargas que chegam na estrutura para as fundações profundas, que são as fundações do tipo estacas ou tubulões. Se um pilar apresenta-se submetido a uma carga de 2.800 kN, o melhor bloco de coroamento, se forem utilizadas estacas com carga admissível de 1.300 kN, é:

Sobre a determinação das medidas lineares em campo, que é realizada através de algumas operações topográficas, subdivida nas classes direta, indireta e eletrônica, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A medição direta se caracteriza para realização das operações de maneira direta no campo, utilizando equipamentos como teodolito e trenas.
( ) A medição indireta é aquela onde é necessário realizar operações matemáticas com auxílio da trigonometria para obter as distâncias horizontal e inclinadas do levantamento.
( ) A medição eletrônica consiste na realização de operações direta; porém, com auxílio de equipamentos automatizados e não manuais.
( ) A medição direta, indireta ou eletrônica nada tem a ver com o equipamento utilizado. Esses conceitos estão relacionados ao método escolhido pelo topográfico para realizar o procedimento.

A sequência está correta em

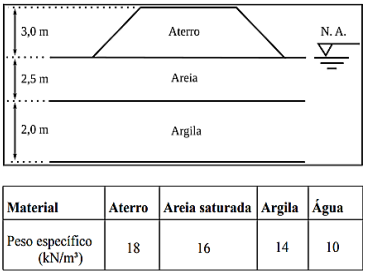

A figura a seguir ilustra a construção de um aterro em um determinado perfil de solo:


“Considerando que a construção do aterro produz tensões induzidas no material, a parcela geostática da tensão efetiva se refere a _________ kPa e a poropressão no final da camada de argila é_______ kPa.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

O cálculo do momento de 2ª ordem deve ser realizado sempre que um pilar for considerado como médio, medianamente esbelto ou esbelto. O cálculo pode ser feito por dois métodos simplificados: o método da rigidez aproximada e o método da curvatura aproximada. Considerando um pilar de 20 x 70 x 300 cm, onde a direção x é a menor e a direção y é a maior, e considerando que esse pilar será submetido a uma carga de compressão de cálculo de 500 kN, sendo construído com concreto C25 e aço CA-50, assinale a afirmativa correta.
