Questões de Engenharia Civil do ano 2013

Com referência a projetos e execução de estruturas de aço e de madeira, julgue os itens que se seguem.

As coberturas de madeira deverão ser compostas por uma armação principal — constituída por tesouras, pontaletes e vigas principais — e por uma estrutura secundária — formada por ripas, caibros e terças.

Com referência a projetos e execução de estruturas de aço e de madeira, julgue os itens que se seguem.

Em projetos de estruturas de aço, os perfis que contêm a indicação visível de seu peso devem ser armazenados o mais próximo possível dos equipamentos de elevação, para poupar a máquina de esforços acima dos previstos.

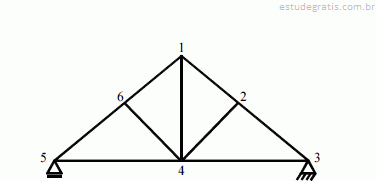

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

No caso de carga de vento no telhado, apenas as ações de sobrepressão são transmitidas à treliça de cobertura.

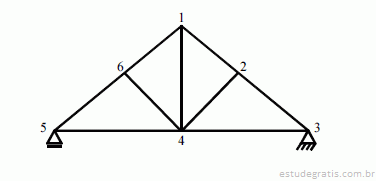

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

Devido ao tipo de esforço que ocorre no ponto 1, a ligação das peças pode ser feita por entalhe.

A figura acima representa uma tesoura de madeira, como parte da estrutura de um telhado onde as telhas não são fixadas na estrutura. Com base na figura, julgue os itens a seguir.

O banzo inferior, representado pelo segmento 3-4-5, trabalha à tração.
