Questões de Engenharia Civil do ano 2005

Havia em Florianópolis muitos cursos d'água canalizados (popularmente denominados "valas da malária"). Estes canais funcionaram satisfatoriamente durante várias décadas, evitando inundações. No final da década de sessenta e início da década de setenta, ocorreu uma explosão demográfi ca bastante intensa, com muitas áreas sendo loteadas, urbanizadas, e muitos lotes sendo edifi cados. Houve também um Plano de Pavimentação Comunitária (PPC), que propiciou que muitas ruas, antes de terra e esburacadas, fossem pavimentadas e recebessem a rede de drenagem pluvial. Concomitantemente, começaram a ocorrer inundações freqüentes em vários pontos da cidade, porque as antigas "valas da malária" não propiciavam mais vazão suficiente.

À época, uma autoridade explicou a situação, disse que as valas não foram mal dimensionadas, e apresentou as causas para o aumento da vazão de contribuição.

Assinale abaixo a alternativa falsa?

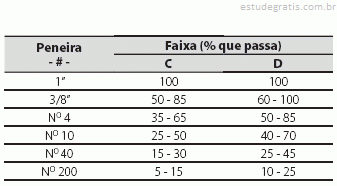

O método de dimensionamento de pavimentos flexíveis, conhecido como método do DNER, estabelece que o material da base deve se enquadrar em uma das faixas granulométricas A, B, C, D... Os valores das faixas C e D estão na tabela abaixo:

Foi feito um ensaio de granulometria com 5000 gr de material, cujo resultado é o seguinte:

Calcule o percentual que passou em cada peneira e verifi que quais das afi rmações estão corretas.

1. O material se enquadra na faixa C.

2. O material, apesar de se enquadrar na faixa C, não tem a granulometria ideal porque não obedece à forma geral da faixa, defi nida como a linha média da faixa.

3. O material não se enquadra na faixa C.

4. O material se enquadra nas faixas C e D.

Assinale a alternativa correta?

Qual das afi rmações é falsa?

Qual das afirmações abaixo é falsa?

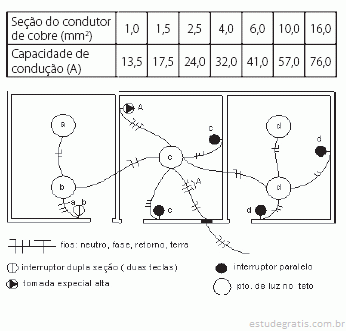

No projeto de instalação elétrica a seguir, estão representados um circuito de iluminação, todo feito com fio de 1,5 mm² e protegido por um disjuntor de 10 A e um circuito (A) para um chuveiro de 6000 W de potência, feito com fio de 4,0 mm² e protegido por um disjuntor de 35 A. Ainda se sabe que os disjuntores devem trabalhar com, no máximo, 80% de sua capacidade nominal e que os condutores foram dimensionados pela capacidade de condução constantes na tabela abaixo:

Quem analisou o projeto fez as seguintes afirmações:

1. As fiações do comando paralelo "c"e dos comandos simples "a , b" estão corretas.

2. A fiação do comando paralelo simultâneo "d" está errada.

3. O disjuntor de 35 A está superdimensionado.

4. O fio de 4,0 mm2 do circuito A deve ser trocado por fio de seção 6,0 mm².

Analisando o projeto, você constata que estão corretas as afirmações:
