Questões de Desenho Industrial do ano 2004

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

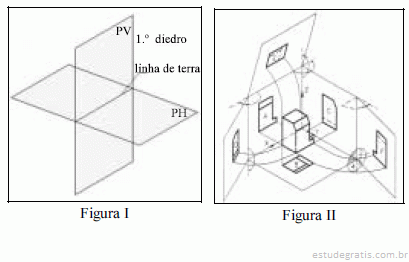

A figura II representa o sistema de projeção em que as vistas são obtidas com o objeto posicionado no 1º diedro. Nesse caso, segundo as normas de desenho técnico, a vista lateral direita deve ser desenhada à direita da vista frontal do objeto.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

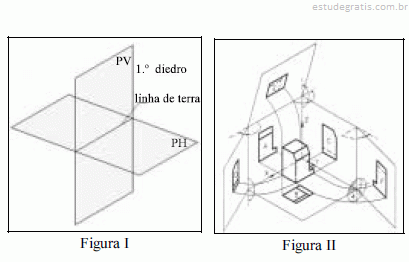

O método de projeções ortogonais no 1.º diedro supõe uma situação em que o objeto está posicionado no centro de um cubo, em cujas paredes internas são projetadas as suas faces, como mostra a figura II. No 3.º diedro, ao contrário, supõe-se que o plano de projeção esteja situado entre o observador e o objeto.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Se uma face de um objeto qualquer deve ser desenhada em escala natural e segundo as projeções ortográficas, então essa face poderá ser representada no desenho menor ou igual ao seu tamanho real, dependendo da sua posição e inclinação com relação ao plano de projeção considerado.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

Segundo as normas de representação de projetos de arquitetura da ABNT, planta de edificação (planta baixa) é uma projeção do plano secante horizontal, localizado a aproximadamente 1,50 m do piso de referência.

As normas técnicas brasileiras estabelecem que os traçados das projeções ortogonais sejam feitos pelo método derivado da geometria descritiva criado por Gaspar Monge. Quanto às normas técnicas e aos sistemas de projeções, julgue os itens a seguir.

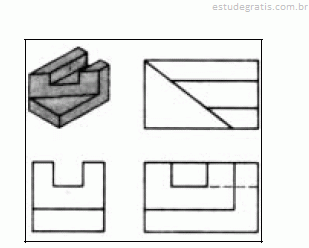

Considere que a figura abaixo mostra um objeto representado pelas suas vistas ortográficas de frente, superior e lateral esquerda, além de uma perspectiva isométrica. Nessa situação, pela posição das vistas, é correto afirmar que o objeto está situado no 3.º diedro de projeção.
