Questões de Desenho Industrial do ano 2004

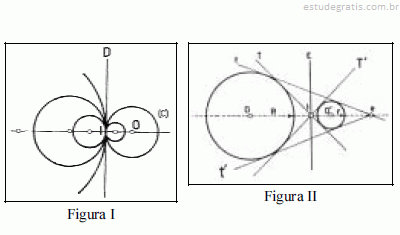

Com base nas figuras acima, julgue os itens que seguem.

Na figura II, existem dois pares de tangentes comuns às duas circunferências, denominados tangentes exteriores e interiores.

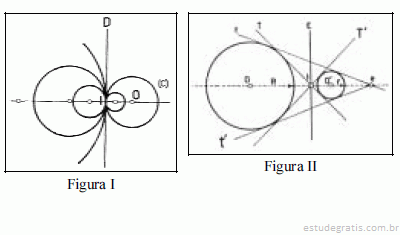

Com base nas figuras acima, julgue os itens que seguem.

Na figura II, o ponto I gerado pela interseção das tangentes exteriores é chamado centro de fuga exterior.

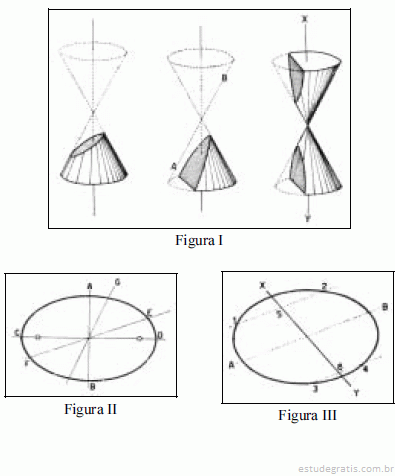

As curvas cônicas são criadas a partir do truncamento simultâneo  de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.

A elipse é uma curva plana fechada e simétrica, obtida a partir de um cone reto, de base circular, por meio do corte um plano que faz com o eixo do cone um ângulo maior que o das geratrizes cônicas.

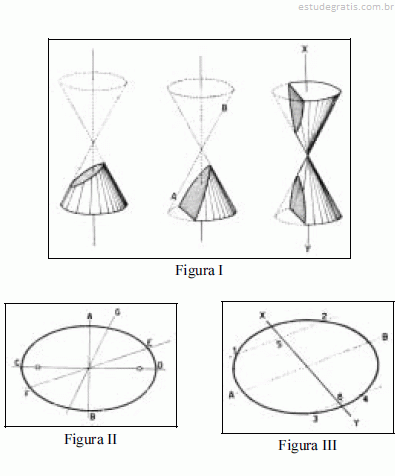

As curvas cônicas são criadas a partir do truncamento simultâneo  de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.

A elipse apresenta apenas um eixo, o qual contém os centros dos arcos que a formam, conforme pode-se verificar na figura II.

As curvas cônicas são criadas a partir do truncamento simultâneo  de dois cones de bases circulares opostos pelo vértice. São representadas pelas curvas do tipo elipse, parábola e hipérbole, mostradas na figura I acima. Acerca desse tema e considerando as figuras acima, julgue os itens a seguir.

Na figura I, quando o cone de revolução intersecciona com um plano secante paralelo ao seu eixo gerador, resulta uma curva denominada parábola.
