Listagem de Questões de Conhecimentos Específicos de um Cargo/Área do ano 2005

#Questão 777856 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2005, Companhia Espírito Santense de Saneamento - ES (CESAN/ES), Técnico de Operação

O circuito abaixo é constituído de uma fonte de corrente alternada com valor eficaz igual a 10 V e freqüência angular de 5 rad/s, que alimenta uma rede passiva contendo dois resistores e um indutor. Um amperímetro é utilizado para medição da corrente da fonte e um voltímetro é usado para medir a queda de tensão sobre o indutor L e o resistor de 1 . Com a fonte ligada, o amperímetro indica 2 A. Considere que os instrumentos são ideais e medem grandezas eficazes.

Considerando esse circuito em regime permanente, julgue os itens seguintes.



#Questão 778054 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2005, Câmara Legislativa do DF - DF (CLDF/DF), Técnico legislativo

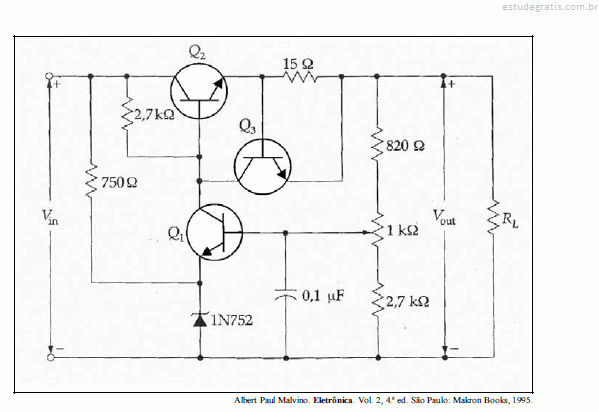

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

A corrente, na carga RL, pode atingir 600 mA, desde que o transistor Q2 suporte essa corrente.

#Questão 778055 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2005, Câmara Legislativa do DF - DF (CLDF/DF), Técnico legislativo

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

Para se obterem 12 volts na carga RL, a tensão no coletor de Q1 deve ser superior a 12 volts.

#Questão 778056 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2005, Câmara Legislativa do DF - DF (CLDF/DF), Técnico legislativo

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

O ajuste do potenciômetro de 1 kΩ permite a variação da tensão em RL de 0 a 15 volts, desde que Vin esteja maior que 15 volts.

#Questão 778057 - Conhecimentos Específicos de um Cargo/Área, Elétrica / Eletrônica, CESPE / CEBRASPE, 2005, Câmara Legislativa do DF - DF (CLDF/DF), Técnico legislativo

A figura acima mostra o esquema de um regulador série protegido contra curto-circuito. Julgue os itens seguintes, considerando o funcionamento normal do circuito.

A estabilidade na tensão de saída (Vout) depende da estabilidade da tensão sobre o diodo zener 1N752.
