Questões de Conhecimentos Específicos de um Cargo/Área do ano 2005

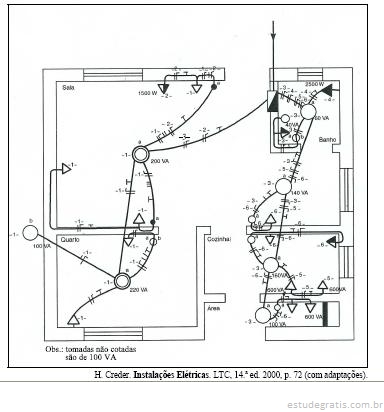

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

O circuito 4 alimenta uma tomada alta.

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

Um motor trifásico com seis pólos, conectado a uma rede elétrica cuja freqüência é igual a 60 Hz e gira à rotação de 1.200 rpm, é um motor síncrono.

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

Nos motores assíncronos, a corrente no rotor é induzida pelo movimento relativo entre os condutores do rotor e o campo girante, produzido pela variação da corrente que alimenta o estator fixo.

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

A potência ativa que a carga apresenta é igual a 6 kW.

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

Considere a carga na situação de funcionamento com fator de potência igual a 0,8. A corrente de linha necessária para alimentar essa carga é superior a 44 A.
