Questões de Conhecimentos Específicos de um Cargo/Área do ano 2005

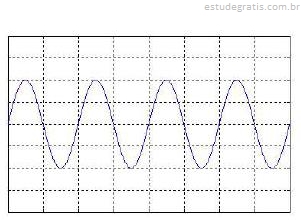

A figura acima apresenta a tela de um osciloscópio que mostra um sinal senoidal. A escala horizontal é de 5 milissegundos por divisão e a escala vertical é de 1 volt por divisão. Com relação a essa situação, julgue os itens seguintes.

A amplitude do sinal senoidal é de 2 V pico-a-pico.

Acerca de testes em componentes eletrônicos, julgue os itens que se seguem.

Em uma porta lógica TTL do tipo NAND de duas entradas, quando os potenciais nas entradas forem ambos correspondentes ao nível lógico alto, o potencial na saída deverá corresponder a nível lógico baixo.

Com relação a fontes chaveadas, julgue os itens subseqüentes.

Em geral, fontes chaveadas apresentam um nível de ruído muito inferior ao nível de ruído associado às fontes lineares.

Julgue os itens a seguir, sobre dimensionamento de condutores e proteção contra curtos-circuitos em ramais de motores elétricos de indução trifásicos.

A capacidade de proteção dos dispositivos de proteção dos ramais de motores contra curtos-circuitos deve ser inferior a 140% da corrente nominal do motor.

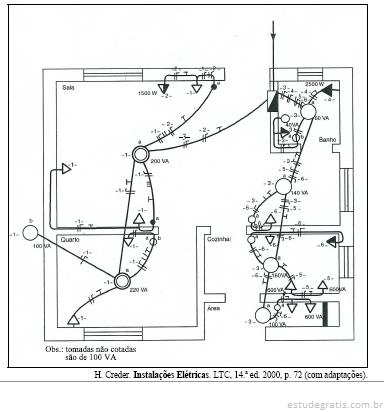

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

Há erro na indicação do circuito 1 no esquema da instalação elétrica mostrado.
