Questões sobre Modelo de Entidade-Relacionamento

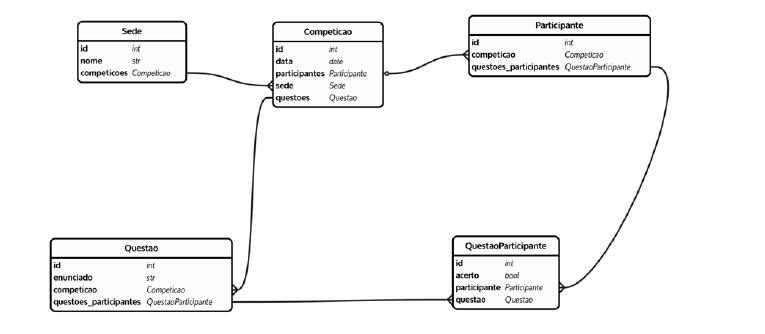

Considere o diagrama Entidade Relacionamento fornecido a seguir representando o domínio de informações sobre a gestão de uma competição de programadores.

Com base no diagrama fornecido, suponha o objetivo de se realizar o seu mapeamento para um banco de dados Relacional normalizado e analise as seguintes afirmativas.

I Se o objetivo for permitir que um ‘Participante’ esteja vinculado com mais de uma ‘Competicao’, é necessário criar uma tabela adicional.

II A entidade ‘QuestaoParticipante’ deve dar origem a duas tabelas adicionais para garantir consistência entre o diagrama e o banco de dados.

III Se o objetivo for permitir que uma mesma ‘Questao’ possa ser utilizada em diferentes instâncias de ‘Competicao’, uma possível solução seria: 1) alterar a cardinalidade do relacionamento entre ‘Questao’ e ‘Competicao’, e 2) acrescentar um novo relacionamento do tipo (1:N) entre ‘QuestaoParticipante’ e ‘Competicao’.

Está(ão) correta(s)

Suponha 3 tabelas assim compostas :

Tabela 1: Matricula1 ;Nome ; endereço ; Resultado

Tabela 2: Matricula2 ;Nome ;CPF ; Resultado

Tabela 3: Matricula3 ;CEP;Nome ; endereço

A entidade pela qual pode-se estabelecer relacionamentos entre as 3 tabelas é:

Considerando o modelo entidade-relacionamento,

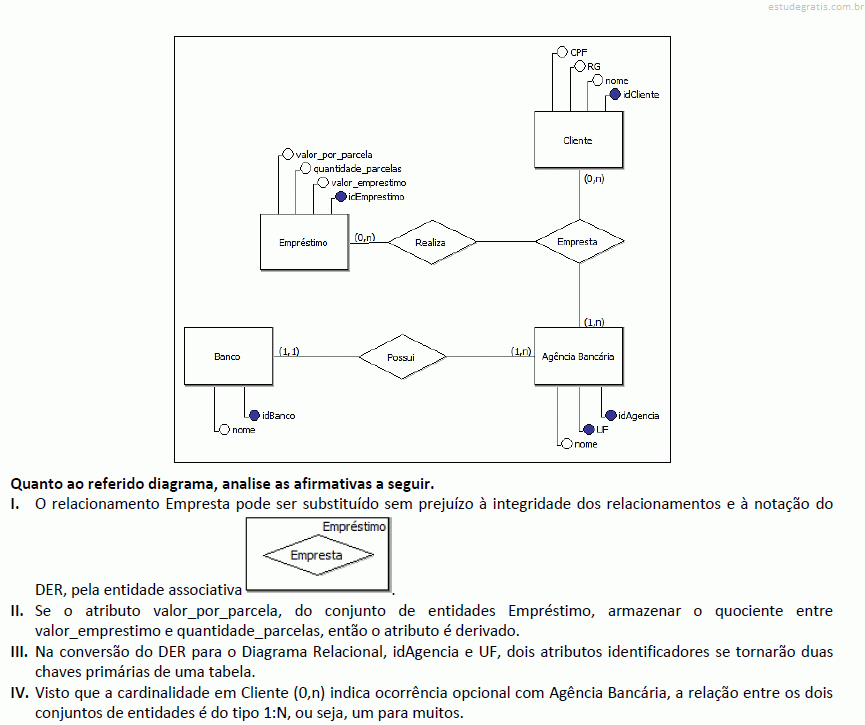

O DER a seguir expressa uma possível organização de um Banco e as relações entre clientes, agências e empréstimos.

Estão INCORRETAS apenas as afirmativas

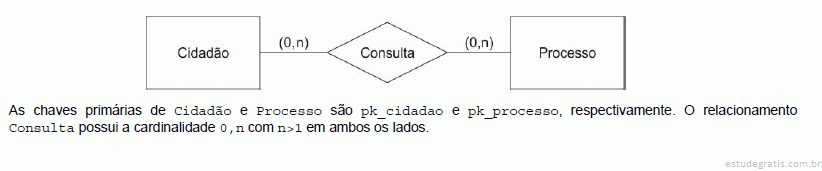

Considere o diagrama entidade-relacionamento abaixo.

 Em um banco de dados relacional normalizado, estará correta a criação da tabela
