Questões sobre Modelo de Entidade-Relacionamento

No projeto conceitual de uma aplicação de banco de dados, frequentemente é utilizado o modelo Entidade-Relacionamento como um modelo de dados conceitual de alto nível. Sobre esse modelo, assinale a alternativa correta.

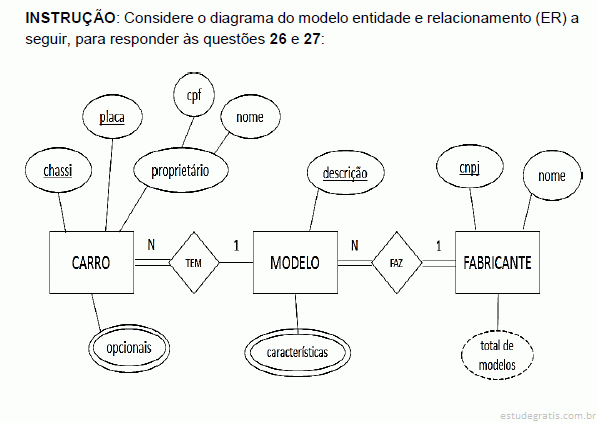

Analise as afirmativas a seguir sobre as restrições do modelo entidade e relacionamento (ER):

I. Uma entidade do tipo CARRO deve obrigatoriamente estar relacionada a apenas uma entidade do tipo MODELO.

II. Uma entidade do tipo MODELO deve obrigatoriamente estar relacionada a uma entidade do tipo FABRICANTE.

III. Uma entidade do tipo FABRICANTE deve obrigatoriamente estar relacionada a uma ou muitas entidades do tipo MODELO.

Estão CORRETAS as afirmativas:

Considere o modelo conceitual Entidade-Relacionamento e as situações abaixo. Para cada situação, são fornecidos os nomes de um relacionamento e de três entidades (identificados em letras maiúsculas), junto com a descrição de uma situação a ser modelada.

I - Relacionamento CASAMENTORELIGIOSO, entidades HOMEM, MULHER e PADRE: deseja-se registrar sobre cada casamento, além de um código, data/hora, a mulher (noiva), o homem (noivo) e o padre que realizou a cerimonia.

II - Relacionamento CONSULTA, entidades MEDICO, PACIENTE e ENFERMEIRO: deseja-se registrar sobre cada consulta, além de um código, data/hora da consulta e forma de pagamento, o médico e o paciente. Eventualmente há um enfermeiro na consulta, cuja presença deseja-se igualmente registrar.

III - Relacionamento CONSULTA, entidades MEDICO, PACIENTE e EXAME: deseja-se registrar sobre cada consulta, além de um código, data/hora da consulta e forma de pagamento, o médico, o paciente e todos os exames que foram solicitados na consulta.

Quais das situações acima seriam adequadamente modeladas por um relacionamento ternário entre as três entidades participantes indicadas?

Duas transações T1 e T2 estão em estado de deadlock em um escalonamento parcial quando ______ está na fila de espera para ______, que está bloqueado por ______, enquanto ______ está na fila de espera para ______, que está bloqueado por ______. Nesse meio tempo, nem T1, nem T2, nem qualquer outra transação podem acessar os itens _______.

Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto acima.

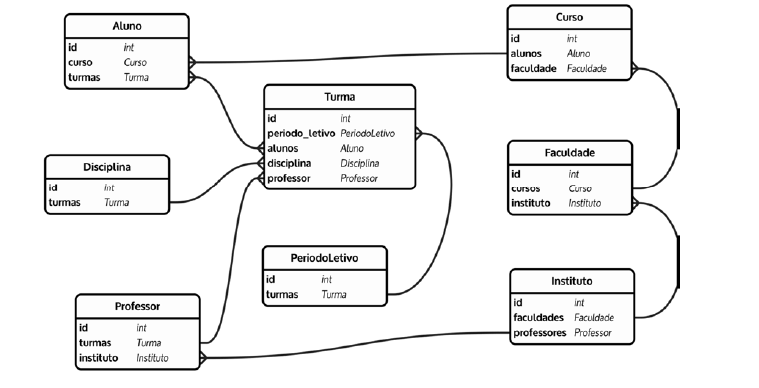

Considere o diagrama Entidade Relacionamento (ER) fornecido a seguir representando o domínio de informações associado à Gestão Acadêmica Universitária.

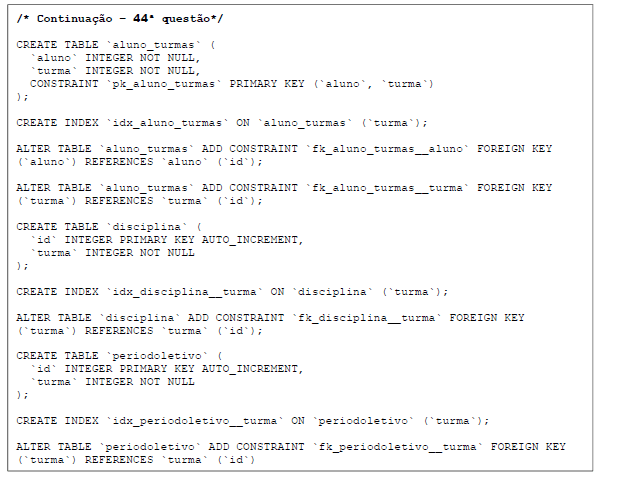

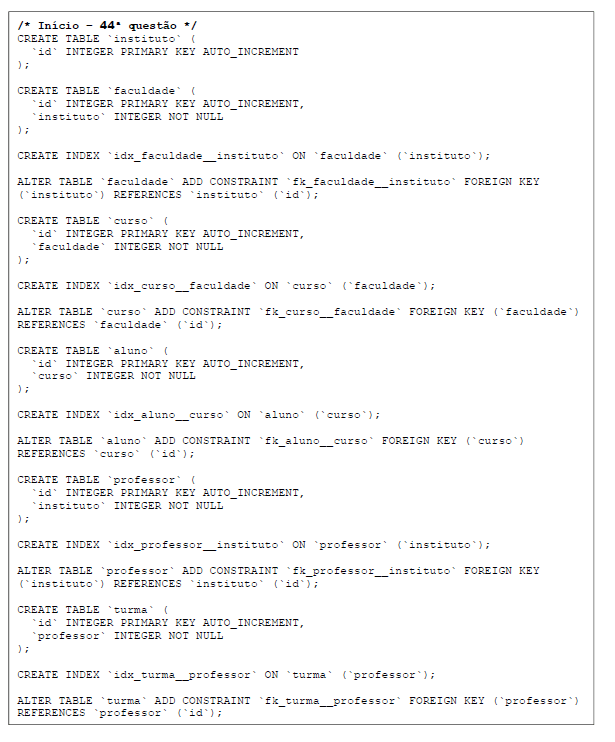

Considere também a reprodução do script MySQL automaticamente gerado a partir de uma ferramenta CASE apresentado nos quadros a seguir.
