Questões sobre Modelo de Entidade-Relacionamento

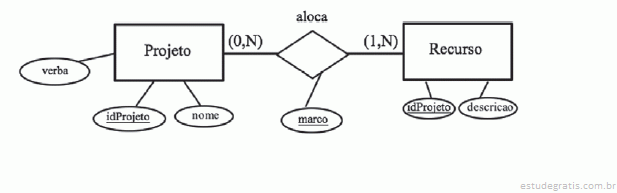

O modelo entidade-relacionamento abaixo, segundo a notação proposta por Peter Chen, representa a alocação entre projetos e recursos de uma organização.

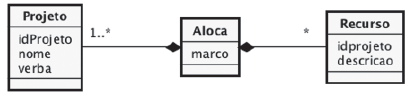

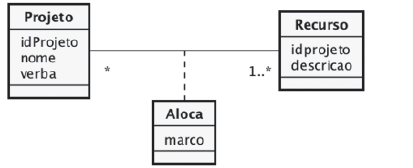

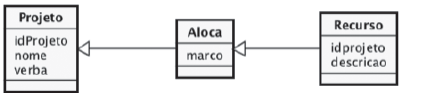

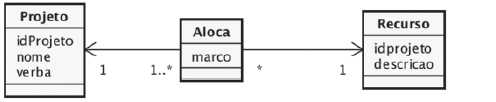

Equivale ao modelo anterior, representado segundo o modelo de classes da UML, o expresso em

A)

B)

C)

D)

E)

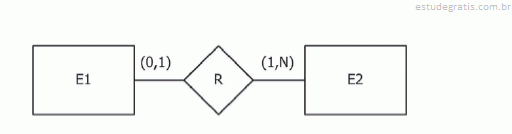

A Figura a seguir exibe um modelo E-R composto por duas entidades e uma relação.

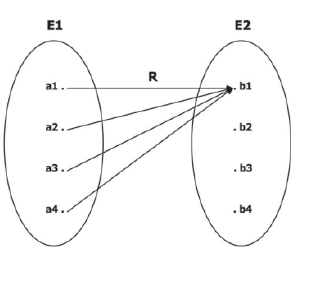

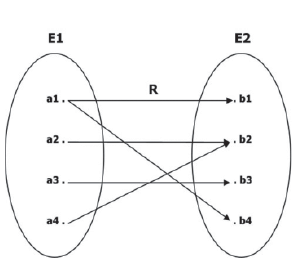

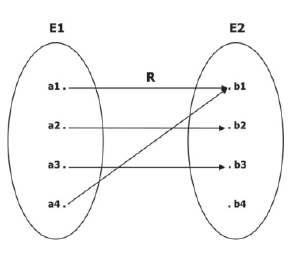

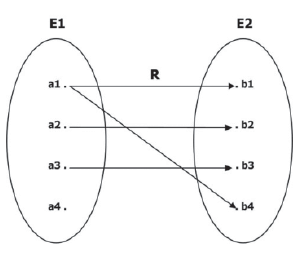

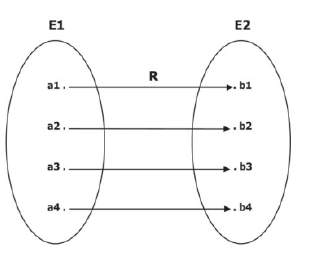

Qual diagrama de Venn contém uma relação que atende às regras de multiplicidade definidas no modelo E-R acima?

A)

B)

C)

D)

E)

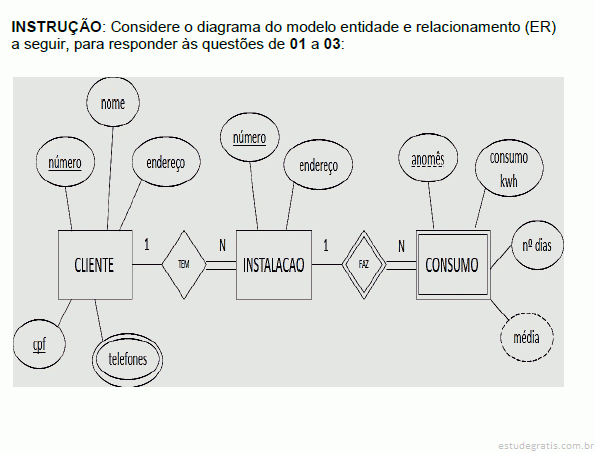

Analise as afirmativas a seguir sobre as restrições do modelo entidade e relacionamento (ER):

I – Uma entidade do tipo INSTALACAO deve obrigatoriamente estar relacionada a apenas uma entidade do tipo CLIENTE.

II – Uma entidade do tipo CONSUMO deve obrigatoriamente estar relacionada a uma ou muitas entidades do tipo INSTALACAO.

III – Uma entidade do tipo INSTALACAO deve obrigatoriamente estar relacionada a uma ou muitas entidades do tipo CONSUMO.

Está CORRETO o que se afirma em:

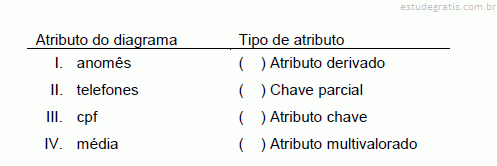

Em relação aos atributos do modelo entidade e relacionamento (ER), correlacione as colunas a seguir:

 Está CORRETA a seguinte sequência de respostas:

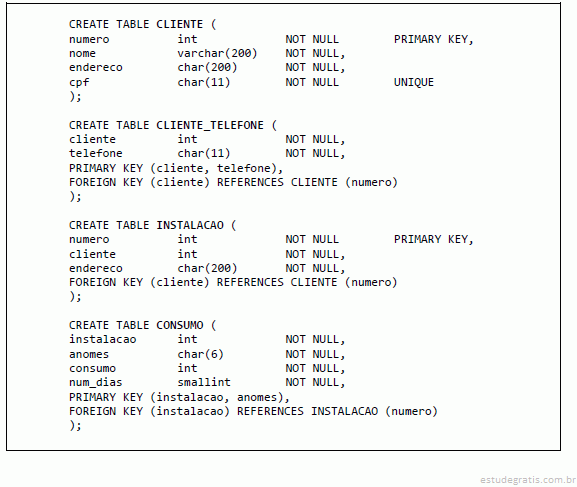

Escolha a sentença SQL que melhor responda à consulta “Excluir as linhas da tabela CONSUMO onde a INSTALACAO tem o CLIENTE com o número de cliente igual a 10”:

A)

B)

C)

D)
