Questões de Arquitetura da FGV

Um dos conceitos fundamentais para o desenvolvimento de projetos no programa Revit é o de família. Assim, relacione os tipos de família com suas respectivas definições.

1. Famílias do sistema.
2. Famílias carregável.
3. Famílias no local.

( ) Famílias relacionadas à criação dos elementos básicos utilizados no modelo de construção, tais como paredes, pisos e telhados.
( ) Famílias modeladas especificamente para o projeto.
( ) Famílias utilizadas para criar componentes de construção que serão entregues e instalados como, por exemplo, janelas, portas e mobiliário.

Assinale a opção que mostra a relação correta, na ordem apresentada.

Sobre as características da técnica de modelagem de informações de construção (BIM), analise as afirmativas a seguir.

I. Nos modelos que se baseiam nessa técnica, a visualização espacial é completa e o processo construtivo é essencial para a modelagem.
II. No que diz respeito à elaboração de orçamentos, a quantificação automática e precisa dos componentes de uma edificação é uma das principais vantagens na utilização da BIM.
III. A utilização da BIM implica a geração de múltiplos modelos, cada um relativo a um aspecto do projeto em desenvolvimento, ou seja, não há integração direta entre as diferentes especialidades envolvidas.

Está correto o que se afirma em

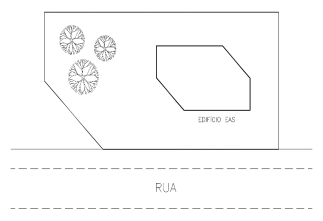

Com relação aos recursos de dimensionamento do Programa AutoCAD 2018, indique os comandos referentes aos tipos de cotas a serem utilizadas para dimensionar o terreno, a calçada, o Estabelecimento Assistencial de Saúde – EAS e para indicar os elementos inseridos no terreno representado a seguir.

No programa AutoCAD 2018 para Windows, os arcos podem ser gerados de várias maneiras. Assinale a opção que indica o método de geração de arcos que é criado no sentido horário, em relação ao ponto inicial.

Devido ao aumento da demanda por vacinas causado pela pandemia da Covid-19, o clube do bairro disponibilizou um espaço para realizar também a vacinação. Como o acesso a esse espaço é feito por escada, o arquiteto terá que substitui-la por rampa, em conformidade com a NBR 9050:2020.

Entre a calçada da rua e o piso do pavimento térreo do espaço, o desnível é de 0,60m e a distância, de 9,00m.

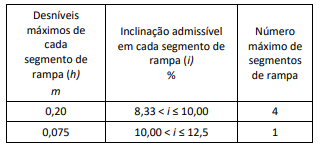

Calcule a inclinação desta rampa, utilizando os números mínimos de segmentos e de patamares intermediários com dimensão longitudinal mínima permitidos, de acordo com a tabela a seguir.




Assinale a opção correta.
