Questões sobre CAD/AutoCAD

Analise as seguintes afirmativas a respeito do comando EXPLODE no AutoCAD 2012:

I. Os objetos, ao serem explodidos, podem mudar de localização, porém a cor ou o tipo de linha não se modificam.

II. Hachuras explodidas são convertidas em várias linhas e pontos, o que faz aumentar o tamanho do arquivo.

III. Explodir cotas é um procedimento recomendável, pois agiliza o processo de revisão.

Está correto o que consta APENAS em

Relacione os recursos disponíveis no AUTOCAD para desenho aos seus respectivos comandos.

1. Permite apagar parcialmente um objeto, ou grupo de objetos, considerando na operação uma ou várias linhas de fronteira.

2. Permite definir linhas paralelas no início da realização de desenhos.

3. Permite deslocar uma porção de uma figura, preservando as ligações entre as partes não selecionadas.

( ) STRETCH.

( ) OFFSET.

( ) TRIM.

Assinale a opção que indica a relação correta de cima para baixo.

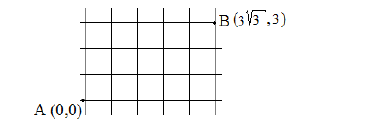

A figura abaixo apresenta uma tela em ambiente de trabalho do AutoCAD com o sistema de coordenadas cartesiano orientado trigonometricamente.

Para traçar uma linha do ponto A ao ponto B, deve-se digitar os seguintes comandos:

A) Line; 0,0 e @6<30º

B)

C)

D)

E)

A respeito do desenho técnico, dos programas CAD e de suas aplicações práticas, assinale a opção correta.

AutoCAD é um software do tipo CAD (Computer Aided Design) utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões (2D) e para criação de modelos tridimensionais (3D). É amplamente utilizado em arquitetura, design de interiores, engenharia mecânica e em vários outros ramos da indústria. Numere a coluna da direita com base nos comandos de AutoCAD apresentados na coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.
