Questões sobre CAD/AutoCAD

Listagem de Questões sobre CAD/AutoCAD

#Questão 662652 - Arquitetura, CAD/AutoCAD, Banca não informada, 0000, Não Classificadas,

No AutoCad (Autodesk), utiliza-se o comando

A) ferramentas>pesquisar>área para obter a área e o perímetro de uma região limitada por pontos ou de entidade fechada (polilinhas ou círculos).

B) modificar>objeto>texto para alterar a escala do desenho.

C) cota>estilo da cota>modificar>linhas para ajustar formato de unidade e fração, precisão, separador decimal, prefixo e sufixo.

D) desenhar>arco>início, fim e direção para criar um círculo fechado.

E) hachura>padrão>AR-PAR21> adicionar pontos de seleção para preencher uma laje.

#Questão 724313 - Arquitetura, CAD/AutoCAD, Banca não informada, 0000, ,

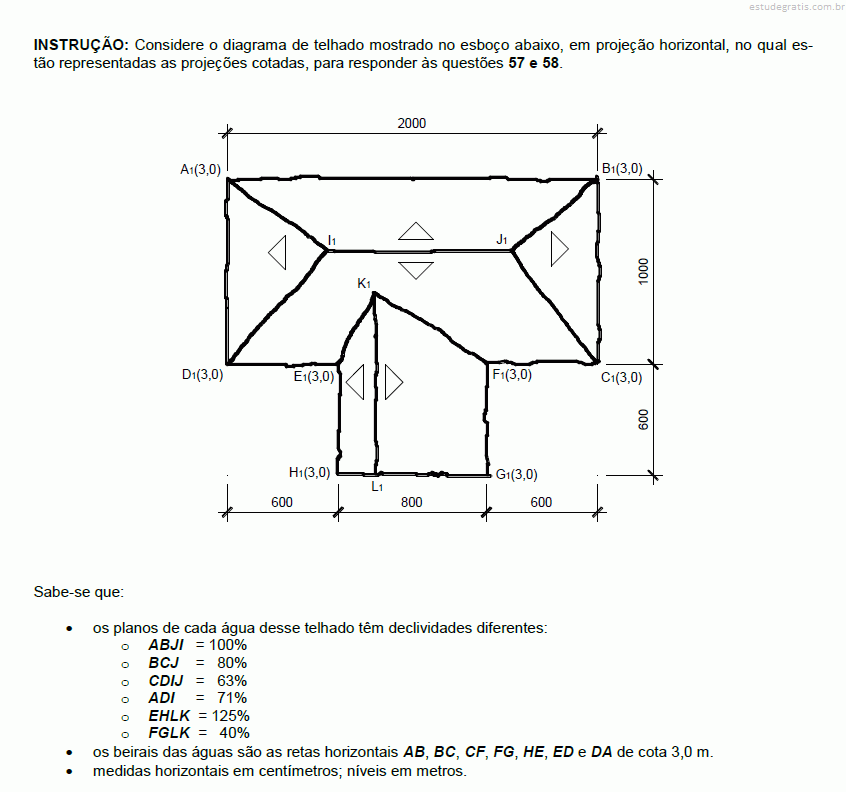

Baseado no desenho, o comprimento e o nível (cota) da cumeeira KL valem, respectivamente:

A) 10,88 m e 4,42 m.

B) 10,88 m e 5,42 m.

C) 9,88 m e 4,42 m.

D) 9,88 m e 5,42 m.

#Questão 724309 - Arquitetura, CAD/AutoCAD, Banca não informada, 0000, ,

No programa gráfico Autocad 2013 (Autodesk), para a execução de um layout em três dimensões (modelo 3d) das cadeiras de um auditório retangular, no qual se pretende copiar o modelo de uma cadeira e distribuir as cópias em múltiplas linhas e colunas, sendo que cada linha sequencial apresenta uma elevação (maior altura) com relação à linha anterior, o comando mais eficiente é:

A) Copy

B) Array

C) Mirror

D) CTRL C + CTRL V

#Questão 724310 - Arquitetura, CAD/AutoCAD, Banca não informada, 0000, ,

O programa gráfico Autocad 2013 (Autodesk) apresenta duas áreas gráficas distintas: Model Space ou espaço do modelo, no qual elabora-se o projeto, e Layout/Paper Space ou espaço do papel, no qual se configura a impressão e se desenham margens, carimbo, legendas. Com relação ao Paper Space, é possível imprimir, na mesma folha, o mesmo desenho em duas viewports com

I. escalas diferentes.

II. cores, espessuras e tipo de linhas diferentes.

III. layers (camadas) diferentes congeladas.

Estão CORRETOS os itens:

A) I e II, apenas.

B) I e III, apenas.

C) II e III, apenas.

D) I, II e III.

#Questão 724311 - Arquitetura, CAD/AutoCAD, Banca não informada, 0000, ,

No programa gráfico Autocad 2013 (Autodesk), o sistema de coordenadas do usuário (User Coordinate System - UCS) permite que se defina um sistema de coordenadas no espaço 2D e 3D. Analise as seguintes afirmativas:

I. Pode ser editado através do seu ícone na área de desenho.

II. Sempre será alterado automaticamente ao ser mudada a posição da câmera.

III. Pode ser alterado dinamicamente através da ferramenta Dynamic UCS (DUCS).

Estão CORRETAS as afirmativas:

A) I, II e III.

B) I e II, apenas.

C) I e III, apenas.

D) II e III, apenas.
