Arquivos de referência externa ou External Reference (Xref) e Blocos são recursos do programa AutoCAD® que permitem dividir o projeto em diferentes partes para melhor organização do trabalho. Em relação a essas ferramentas,

O Autocad é utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões (2D) e para criação de modelos tridimensionais (3D). Além dos desenhos técnicos, o software vem disponibilizando, em suas versões mais recentes, vários recursos para visualização em diversos formatos. Considerando os comandos desse software, é correto afirmar que o comando

No AutoCad, software de desenho assistido por computador, os comandos/ferramentas encontrados na aba Draw são os seguintes:

Relacione os comandos de dimensionamentos do programa AutoCAD 2018 para windows apresentados abaixo, com suas respectivas propriedades:

1 - DIM 2 - DIMALIGNED

3 - DIMBASELINE

4 - DIMCONTINUE

5 - DIMJOGLINE

( ) possibilita o dimensionamento linear a partir de uma linha de referência.

( ) permite inserir uma linha de interrupção em uma cota.

( ) faz cotas automáticas.

( ) cota linhas que não sejam verticais nem horizontais.

( ) produz cotas alinhadas e continuas em relação à segunda linha do chamado do comando de dimensionamento anterior.

Assinale a opção que apresenta a relação correta, segundo a ordem apresentada.

No programa AutoCAD 2018 para windows, os layers são níveis de trabalho que servem para organizar o desenho e determinar, por meio de sua cor, a espessura de impressão das linhas. A esse respeito, indique a afirmativa correta.

O uso de computadores para a criação de projetos teve origem nas indústrias aeroespacial e automotiva dos anos 60. O desenvolvimento de programas e aplicativos expandiu-se vinte anos mais tarde quando os computadores se tornaram mais acessíveis, e os primeiros pacotes de softwares de modelos 3D daquele período ainda continuam em uso. Atualmente, a prática da profissão de arquitetos e engenheiros é inimaginável sem as tecnologias computacionais. A tecnologia também conhecida como plataforma BIM produz uma representação tridimensional detalhada e completa do projeto, tratando seus elementos como objetos paramétricos e compartilhados que podem ser acessados e aperfeiçoados pelos profissionais envolvidos, arquitetos, supervisores, engenheiros e empreiteiros. Uma vez que os objetos são d... Ver mais

No desenvolvimento de um desenho em Autocad, o comando REFCLOSE é utilizado para:

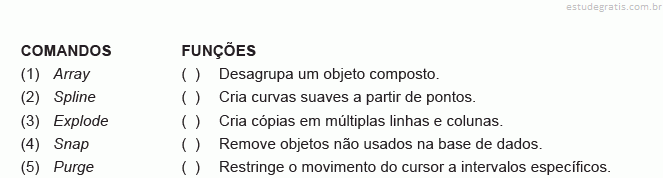

Associe as colunas, relacionando corretamente o comando (ou recurso) do AUTOCAD à sua respectiva função.

A sequência correta dessa associação é

O teclado do computador exerce inúmeras funções nos comandos do AutoCAD. Atente às descrições das funções dos comandos listados a seguir e assinale-as com V ou F conforme sejam verdadeiras ou falsas.

( ) Comando Stretch, de atalho SC, permite distorcer objetos a partir de uma janela de seleção.

( ) O comando Boundary, de atalho BO, permite criar uma polilinha fechada sobre entidades já existentes que formem um espaço fechado.

( ) O comando Align, de atalho AL, permite ajustar objetos a um alinhamento de forma prática, dispensando o uso repetitivo dos comandos Move e Rotate.

( ) O comando Measure, de atalho ME, permite dividir uma entidade em vários segmentos de dimensões definidas.

Está correta, de cima para baixo, a seguinte sequên... Ver mais

Após inserir um arquivo de pontos de um terreno gerado por programa de topografia, do AutoCAD, que possui coordenadas dos pontos em X,Y e Z em um novo desenho do REVIT, são corretos os seguintes passos para modelar o terreno:
